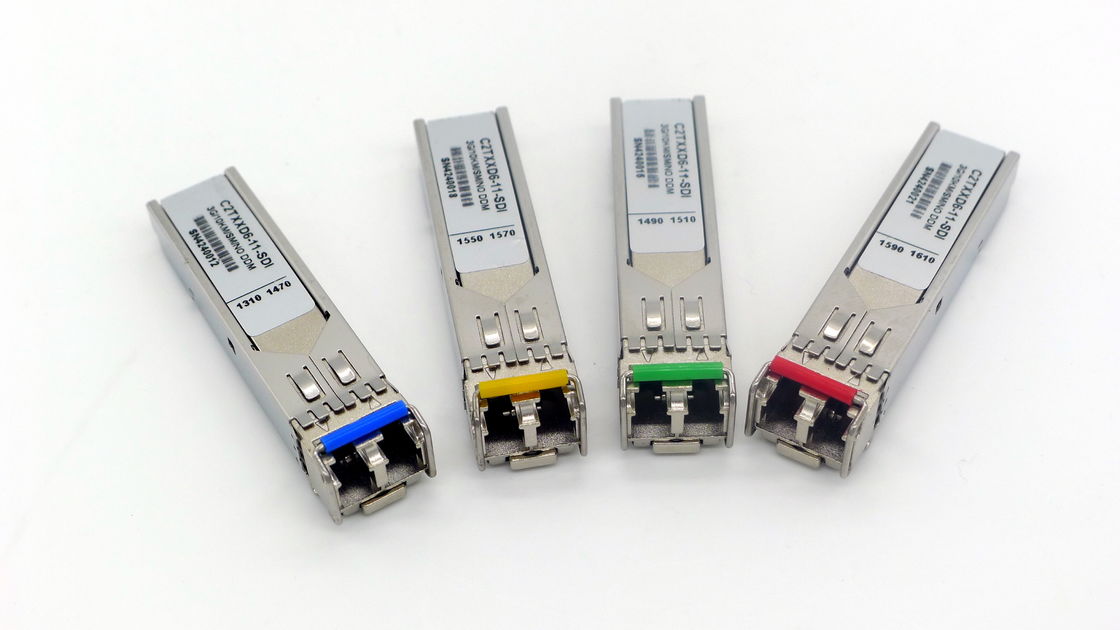

πομποδέκτης λέιζερ 3G SDI SFP 1310nm DFB συμβατός με RoHS

πομποδέκτης λέιζερ 3G SDI SFP 1310nm DFB συμβατός με RoHS

3G πομποδέκτης SDI SFP

Χαρακτηριστικά γνωρίσματα
Συσκευή αποστολής σημάτων ¨ hd-SDI SFP διαθέσιμη
Συσκευή αποστολής σημάτων ¨ SD-SDI SFP διαθέσιμη
Συσκευή αποστολής σημάτων ¨ 3g-SDI SFP διαθέσιμη
Συμβατό σύστημα 297-2006 ¨ SMPTE.
¨ Περίφραξη μετάλλων για τη χαμηλότερη EMI
λέιζερ ¨ 1310nm DFB, προσιτότητα 20KM
¨ Τηλεοπτικά παθολογικά σχέδια υποστηρίξεων για το SD-SDI, το hd-SDI, και το 3g-SDI
¨ Ψηφιακές διαγνωστικές λειτουργίες διαθέσιμες μέσω της διεπαφής I2C
¨ Συμβατός με RoHS
ενιαία παροχή ηλεκτρικού ρεύματος ¨ +3.3V
¨ Λειτουργούσα θερμοκρασία περίπτωσης:
Πρότυπα: 0 σε +70°C

Εφαρμογές
¨ SMPTE 297-2006 συμβατές ηλεκτρικός--οπτικές διεπαφές.
Διεπαφές υπηρεσιών ¨ HDTV/SDTV.
Περιγραφή
Οι τηλεοπτικοί πομποδέκτες σειράς είναι υψηλής απόδοσης, οικονομικώς αποδοτικές ενότητες για το διπλό βίντεο
εφαρμογή μετάδοσης πέρα από τη single-mode ίνα.
Η συσκευή αποστολής σημάτων σχεδιάζεται για να διαβιβάσει τα ποσοστά στοιχείων από 50Mbps σε 2.97Gbps και είναι συγκεκριμένα
σχεδιασμένος για τη γερή απόδοση παρουσία των παθολογικών σχεδίων SDI για SMPTE 259M,
SMPTE 344M, SMPTE 292M, και SMPTE 424M τμηματικά ποσοστά. Η ενότητα είναι πλήρως υποχωρητική με SMPTE 297M-2006.
Η συσκευή αποστολής σημάτων είναι μια δύο καναλιών οπτική ενότητα συσκευών αποστολής σημάτων, ένα κανάλι αποτελείται από δύο τμήματα:
μια συσκευή αποστολής σημάτων λέιζερ FP και μια μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαίτηση ασφάλειας λέιζερ.

Απόλυτες μέγιστες εκτιμήσεις
Ελάχιστη ανώτατη μονάδα συμβόλων παραμέτρου
Τάση Vcc ανεφοδιασμού -0,5 4,5 Β
Θερμοκρασία TS -40 +85 °C αποθήκευσης
Λειτουργούσα υγρασία - 5 85%
