Κάμερα οπτικών ινών σταθμών βάσης προσαρμοστών καμερών για τη ζωντανή παραγωγή στούντιο με τη HDTV SDI/Ikegami OCP-100/Genlock/Interco

Λ*$ΕΦΠ οπτικών ινών (προσαρμοστής + σταθμός βάσης καμερών) Για τη ζωντανή παραγωγή στούντιο με τη HDTV SDI/Ikegami OCP-100/Genlock/Intercom

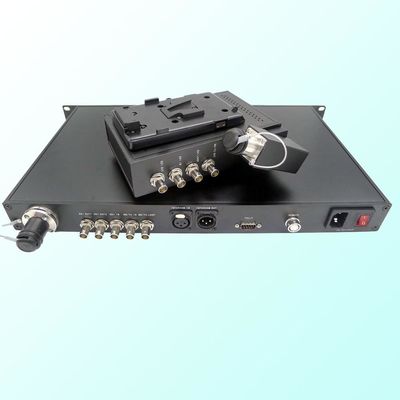

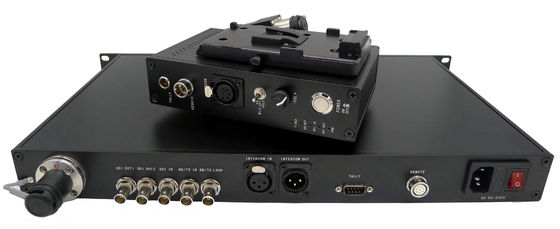

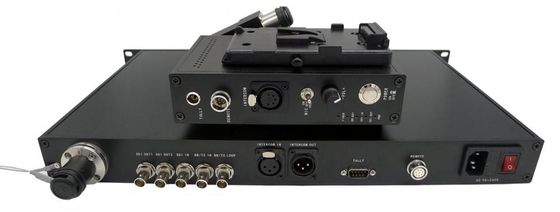

Από-Λ*$ΕΦΠ-Ikegami για τη κάμερα Ikegami περιλαμβάνει έναν οπτικό προσαρμοστή καμερών και έναν οπτικό σταθμό βάσης. Το σύστημα
μετέφερε 1 σήμα CH 3g/hd-SDI από τη κάμερα Ikegami στο σταθμό βάσης, 1 CH αντίστροφο 3g/hd-SDI,
Genlock ή TC/BB, τηλεχειρισμός (συνδέστε το πίνακα ελέγχου λειτουργίας Ikegami: Ocp-100, /OCP200/OCP-300/OCP-
399), ενδοσυνεννόηση (το τέλος καμερών μπορεί να είναι συνδεδεμένη επαγγελματική 4 καρφίτσα ή κάσκα 5 καρφιτσών XLR, τέλος OB μπορεί να είναι
συνδεδεμένος κύριος σταθμός ενδοσυνεννοήσεων), έλεγχος (ένα χρώμα ή δύο χρώματα μπορεί να επιλεχτεί), μακρινή δύναμη καμερών
ανεφοδιασμός (συνεχές ρεύμα 15V μέχρι 150 Watt). Το σύστημα βάζει όλα τα σήματα που απαιτούνται για την πολυ-κάμερα 3g/hd-SDI
παραγωγή σε ένα SM τακτικό ή το υβριδικό καλώδιο SMPTE, που ασφαλίζει τη γερή, χωρίς προβλήματα συνδετικότητα σε οποιοιδήποτε
στούντιο ή μακρινή παραγωγή.

Χαρακτηριστικά γνωρίσματα:
A) Παθολογικό σχέδιο λαβών Αυτόματη εξίσωση καλωδίων για να εξασφαλίσει ακεραιότητα σημάτων
B) 1 σήμα καναλιών 3g-SDI πέρα από την οπτική ίνα, υποστηρίξεις SMPTE 424M, 344M, 292M, 259M, dvb-ASI
C) 1 κανάλι αντίστροφο 3G SDI
D) Περιεκτικές λειτουργίες: BB/TC/TALLY/Remote έλεγχος/ενδοσυνεννόηση
E) Πιάτο μπαταριών β-υποστηριγμάτων ή ποσού προαιρετικό
F) Μακρινός που τροφοδοτείται από Lemo SMPTE 304/311 3K.93C Μακρινή παροχή ηλεκτρικού ρεύματος καμερών (14VDC μέχρι 150 Watt), με την προστασία ανίχνευσης εισαγωγής

Παράμετροι:

Απόσταση: 10 χιλιόμετρα (SMF) ή 300 μέτρα (MMF)
Τύπος ινών: 62.5/125um MMF, 50/125um MMF, 9/125μm SMF
Συνδετήρας ινών: Υβριδικός συνδετήρας Lemo
 Συνδετήρας SDI: BNC
3G σχήμα SDI:
1)Όλα οι εισαγωγές και τα αποτελέσματα εξισώνονται και επαν-χρονομετριούνται
2)Περάστε όλα τα παθολογικά σχέδια
3)SMPTE424M/292/259 και συμμόρφωση dvb-ASI
4)Οι υποστηρίξεις ενσωμάτωσαν τα σήματα ήχου και στοιχείων
5)Υποστήριξη SD-SDI & hd-SDI & 3g-SDI, υποστήριξη 270Mbps & 1.485Gbps & βίντεο 2.97Gbps SDI

Διάσταση Rx: 19 το» ράφι 1U τοποθετεί (480 X 250 X 50 χιλ.)
Gross.W: 10 κλ
Παροχή ηλεκτρικού ρεύματος Rx:  Εναλλασσόμενο ρεύμα 85-260V/50Hz
Θερμοκρασία εργασίας: 0 ℃~+85 ℃
Σχετική υγρασία: 0 ~ 95%

Εφαρμογή:
Τηλεοπτικό στούντιο, κινητό στούντιο
Ηλεκτρονική παραγωγή τομέων Λ*$ΕΦΠ, σημαντικά αθλητικά θεάματα και μεγάλη ραδιοφωνική μετάδοση εορτασμών ζωντανές
Κάμερα ENG (υπαίθρια camcorders φωτογραφιών) που αναβαθμίζεται σε μια κάμερα Λ*$ΕΦΠ.
OB φορτηγό

Οι λειτουργίες περιλαμβάνουν:

Σημείωση: προσθέστε ή αφαιρέστε μερικές λειτουργίες, παρακαλώ ελέγξτε τις κάτωθι πληροφορίες διαταγής

Επιτροπές και διεπαφές: (παρακαλώ διευρύνετε την ίδια φωτογραφία εκτός από τον τίτλο)

Διαταγή των πληροφοριών:

Επιλογές & παράμετροι λειτουργίας:

Σχεδιάγραμμα επιχείρησης:

Είμαστε ο κύριοι επαγγελματικοί σχεδιαστής/το Manufacter στην Κίνα

Τα προϊόντα και οι λύσεις μας εστιάζουν στο υψηλής ευκρίνειας βίντεο, τον ήχο, τα στοιχεία, Ethernet, την περάτωση επαφών, USB και άλλες οπτικές ίνες. Τα κύρια προϊόντα είναι οπτικός εξοπλισμός μετάδοσης SD/HD/3G/12g-SDI (για το Λ*$ΕΦΠ/ENG/ESP τις κάμερες, την οπτική μετάδοση SDI/τον ΈΛΕΓΧΟ/τηλεχειρισμός/την ενδοσυνεννόηση/το επιστροφής βίντεο/το TC/Genlock/PGM/Ethernet κ.λπ. Και η μακρινή δύναμη Lemo SMPTE311/304 3K.93C για τη κάμερα), διαλυτικό χρώματος ινών USB1.1/2,0/USB3.0, 4K HDMI στην ίνα, KVM (HDMI + ποντίκι και πληκτρολόγιο USB) στην ίνα, ισορροπεί τον ήχο στην ίνα, περάτωση επαφών/στοιχεία/ίνα Ethernet. μπορούμε να παρέχουμε στα προσαρμοσμένα προϊόντα τη σύντομη χρονική ανοχή.
