Λεπτομέρειες:
|
| Επισημαίνω: | 10G πομποδέκτης SFP,Σύντομο μήκος κύματος πομποδεκτών SFP,Pluggable συνδετήρας SFP |
||
|---|---|---|---|

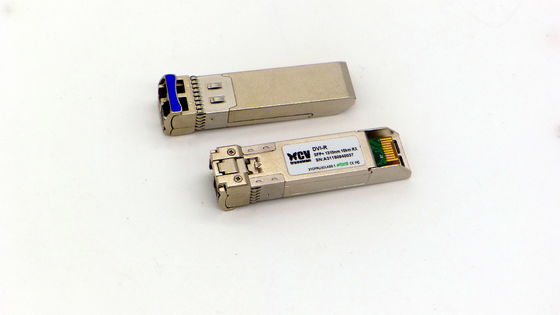

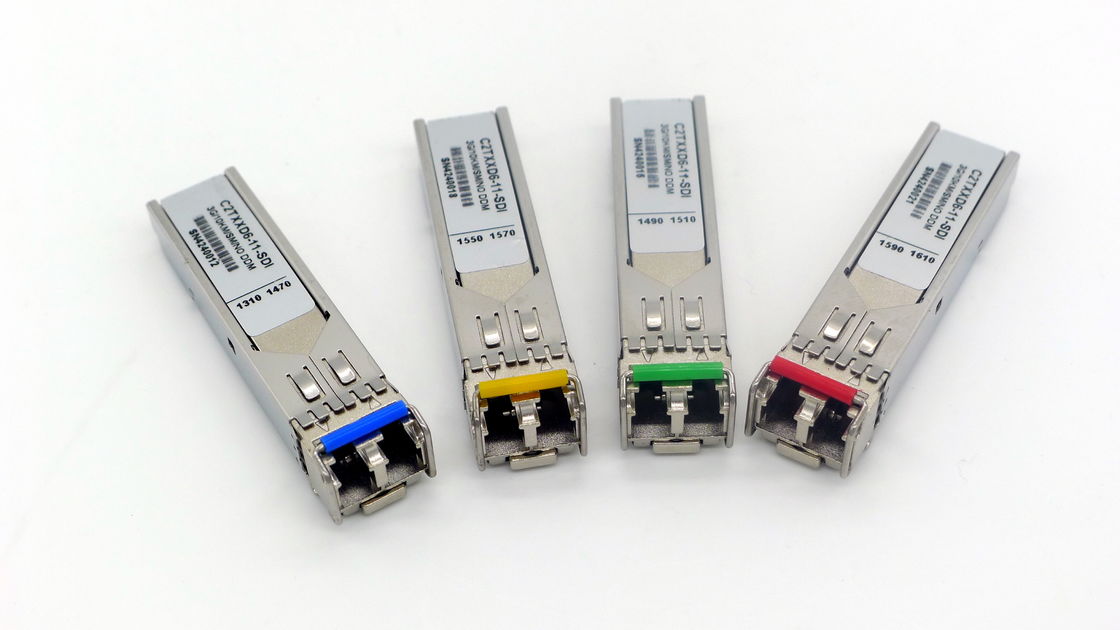

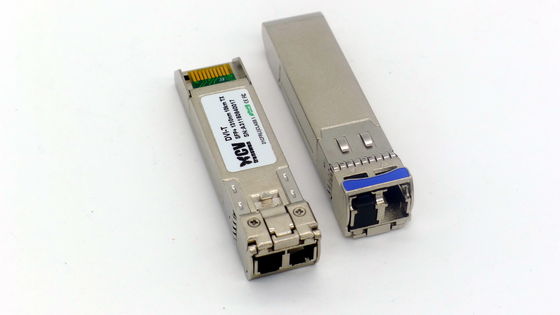

10Gb/s Short-Wavelength Pluggable πομποδέκτης SR SFP
●Καυτός pluggable
●10Gb/s τμηματική οπτική διεπαφή
●Μέχρι 300m σε 50/125um MMF (2000MHZ.KM)
●Υποχωρητικός με SFP+ MSA
●Συσκευασία SFP MSA με το διπλό συνδετήρα LC
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
●Η πολύ χαμηλή EMI και άριστη προστασία ESD
●Υψηλό περιθώριο μετάδοσης
●+3.3V ενιαία παροχή ηλεκτρικού ρεύματος
●Κάτω από την κατανάλωση ισχύος 1W
●Μηχανική διεπαφή SFP
●Ευρεία σειρά στοιχείο-ποσοστού
Περιγραφή
●CSP08V9-11-55 οι οπτικοί πομποδέκτες σχεδιάζονται για τις τμηματικές οπτικές διεπαφές 10Gb/s για τις μεταδόσεις στοιχείων με την ίνα multimodemode (MMF). Ο πομποδέκτης μπορεί να υποστηρίξει 9.953G b/s σε 11.1Gb/s
●Τα σχέδια πομποδεκτών βελτιστοποιούνται για τη υψηλή επίδοση και οικονομικώς αποδοτικός να παρέχουν τους πελάτες οι καλύτερες λύσεις για τις εφαρμογές datacom και αποθήκευσης.
Πρότυπα
●SFP+ MSA υποχωρητικό
●Sff-8472 επαναφορά 9,5 υποχωρητική
●IEEE802.3-2005 υποχωρητικός
●GR-468-ΠΥΡΗΝΑΣ Telcordia υποχωρητικός
●FCC 47 μέρος 15, κατηγορία Ψ CFR υποχωρητική
●FDA 21 CFR 1040,10 και 1040,11, class1 υποχωρητικό
●RoHS υποχωρητικό
Εφαρμογές
●κανάλι ● ινών 10G βάση-SR/SW ● 10G άλλες οπτικές συνδέσεις
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα | Σημείωση | |
| Ποσοστό στοιχείων | Ethernet | 10.3125 | Gb/s | ||||
| Κανάλι ινών | 10,518 | ||||||
| Τάση ανεφοδιασμού | Vcc | 3.13 | 3.3 | 3.47 | Β | ||
| Ρεύμα ανεφοδιασμού | Icc | 300 | μΑ | ||||
| Λειτουργούσα θερμοκρασία περίπτωσης | TC | 0 | 70 | ℃ | |||
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα | Σημείωση | |
| Διαφορά. ταλάντευση τάσης εισαγωγής | 500 | mVpp | Σημείωση 1 | ||||
| Το Tx θέτει εκτός λειτουργίας την εισαγωγή | Χ | VIH | 2.0 | Vcc+0.3 | Β | ||
| Λ | VIL | 0 | 0,8 | ||||
| Παραγωγή ελαττωμάτων Tx | Χ | VOH | 2.0 | Vcc+0.3 | Β | Σημείωση 2 | |
| Λ | Ένταση | 0 | 0,8 | ||||
| Διαφορά εισαγωγής. Σύνθετη αντίσταση | Zin | 100 | Ω | ||||
Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος. |
Μέγιστο. |
Μονάδα |
Σημείωση |
|
Διαφορά. ταλάντευση τάσης παραγωγής |
|
|
500 |
|
mVpp |
Σημείωση 3 |
|
Παραγωγή Rx Los |
Χ |
VOH |
2.0 |
|
Vcc+0.3 |
Β |
Σημείωση 2 |
Λ |
Ένταση |
0 |
0,8 |
||||
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος. |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Λειτουργούν μήκος κύματος |
|
760 |
|
860 |
NM |
|
| Ευαισθησία | Psen | -9.9 | dBm | Σημείωση 3 | ||
| Λεπτό υπερφόρτωσης |
Pimax |
-1 |
|
|
dBm |
|
| Το Los βεβαιώνει | LosA |
-24 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
LosD |
|
|
-12 |
dBm |
|
| Υστέρηση Los |
LosH |
0,5 |
|
4 | DB |
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα | Σημείωση |
| Λειτουργούν μήκος κύματος | 840 | 850 | 860 | NM | ||
| Ave. δύναμη παραγωγής (που επιτρέπεται) | Po | -6 | -1 | dBm | Σημείωση 1 | |
| Αναλογία εξάλειψης | ER | 3.0 | 5.0 | DB | Σημείωση 1 | |
| Φασματικό πλάτος RMS | Δλ | 0,45 | NM | |||
| Χρόνος ανόδου/πτώση (20%~80%) | Tr/Tf | 50 | CP | Σημείωση 2 | ||
| Οπτικό εύρος διαμόρφωσης | OMA | -2.8 | dBm | |||
| Ποινική ρήτρα διασποράς | 3.9 | DB | ||||
| Οπτικό μάτι παραγωγής | IEEE 802.3-2005 υποχωρητικό | |||||
Τμηματική διεπαφή για την ταυτότητα και DDM
Οι ενότητες SFP εφαρμόζουν το τμηματικό πρωτόκολλο επικοινωνίας 2 καλωδίων όπως καθορίζεται στο SFP MSA.
Οι τμηματικές πληροφορίες ταυτότητας των ενοτήτων SFP και των ψηφιακών διαγνωστικών παραμέτρων οργάνων ελέγχου μπορούν να προσεγγιστούν μέσω της διεπαφής I2C στη διεύθυνση A0h και A2h. Η μνήμη χαρτογραφείται στον πίνακα 1. Οι λεπτομερείς πληροφορίες ταυτότητας (A0h) παρατίθενται στον πίνακα 2. Και η προδιαγραφή DDM (A2h) περιγράφεται στον πίνακα 3. Για περισσότερες λεπτομέρειες της μνήμης μορ. και των ορισμών ψηφιολέξεων, παρακαλώ αναφερθείτε στα sff-8472 (περιστροφή 9,3, τον Αύγουστο του 2002), «ψηφιακή διαγνωστική διεπαφή ελέγχου για τους οπτικούς πομποδέκτες». Οι παράμετροι DDM έχουν βαθμολογηθεί εσωτερικά.
| Ψηφιακή διαγνωστική μνήμη μορ. (συγκεκριμένες περιγραφές τομέων στοιχείων) | |||||
| διεύθυνση 1010000X 2 καλωδίων (A0h) | διεύθυνση 1010001X 2 καλωδίων (A2h) | ||||
| Διεύθυνση | Πληροφορίες | Διεύθυνση | Πληροφορίες | ||
| 0~95 | Τμηματική ταυτότητα που καθορίζεται από το SFP MSA (96 ψηφιολέξεις) | 0~55 | Κατώτατα όρια συναγερμών και προειδοποίησης (56 ψηφιολέξεις) | ||
| 56~95 | Σταθερές βαθμολόγησης (40 ψηφιολέξεις) | ||||
| 96~127 | Προμηθευτής συγκεκριμένος (32 ψηφιολέξεις) | 96~119 | Πραγματικός - χρονική διαγνωστική διεπαφή (24 ψηφιολέξεις) | ||
| 120~127 | Πωλητής συγκεκριμένος (8 ψηφιολέξεις) | ||||
| 128~255 | Διατηρημένος, SFF8079 (128 ψηφιολέξεις) | 128~247 | Χρήστης Writable EEPROM (120 ψηφιολέξεις) | ||
| 248~255 | Πωλητής συγκεκριμένος (8 ψηφιολέξεις) | ||||
| Τμηματικό περιεχόμενο μνήμης ταυτότητας EEPROM (A0h) | ||||
| Στοιχεία Διεύθυνση |
Μέγεθος (Ψηφιολέξεις) |
Όνομα Τομέας |
Αξία (δεκαεξαδικό) | Περιγραφή του τομέα |
| ΤΟΜΕΊΣ ΤΑΥΤΌΤΗΤΑΣ ΒΑΣΕΩΝ | ||||
| 0 | 1 | Προσδιοριστικό | 03 | SFP |
| 1 | 1 | Προσδιοριστικό αποσπάσματος | 04 | MOD4 |
| 2 | 1 | Συνδετήρας | 07 | LC |
| 3-10 | 8 | Πομποδέκτης | 00 00 00 00 00 00 00 00 | |
| 11 | 1 | Κωδικοποίηση | 01 | NRZ |
| 12 | 1 | BR, ονομαστικό | 67 | |
| 13 | 1 | Διατηρημένος | 00 | |
| 14 | 1 | Μήκος (9µm, χλμ) | 00 | |
| 15 | 1 | Μήκος (9µm) | 00 | |
| 16 | 1 | Μήκος (50µm) | 52 | 82m 50125um 500MHZ.KM MMF |
| 17 | 1 | Μήκος (62.5µm) | 21 | 33m 62.5/125um 200MHZ.KM MMF |
| 18 | 1 | Μήκος (χαλκός) | 00 | |
| 19 | 1 | Διατηρημένος | 00 | |
| 20-35 | 16 | Όνομα προμηθευτών | ||
| 36 | 1 | Διατηρημένος | 00 | |
| 37-39 | 3 | Προμηθευτής OUI | 000000 | |
| 40-55 | 16 | Προμηθευτής PN | ||
| 56-59 | 4 | Περιστροφή προμηθευτών | 31 30 20 20 | 10 |
| 60-61 | 2 | Μήκος κύματος | 03 52 | 850nm |
| 62 | 1 | Διατηρημένος | 00 | |
| 63 | 1 | CC_BASE | ΧΧ | Κώδικας ελέγχου για τους τομείς ταυτότητας βάσεων |
| ΕΚΤΕΤΑΜΕΝΟΙ ΤΟΜΕΊΣ ΤΑΥΤΌΤΗΤΑΣ | ||||
| 64-65 | 2 | Επιλογές | 001A | Los, Tx_falt, Tx_diable |
| 66 | 1 | BR, ανώτατο | 00 | Ανώτερο περιθώριο ποσοστού δυαδικών ψηφίων, μονάδες % |
| 67 | 1 | BR, λ. | 00 | Χαμηλότερο περιθώριο ποσοστού δυαδικών ψηφίων, μονάδες % |
| 68-83 | 16 | SN προμηθευτών | ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ |
Αύξων αριθμός (ASCII) |
| 84-91 | 8 | Κώδικας ημερομηνίας | ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ ΧΧ | Κώδικας ημερομηνίας κατασκευής προμηθευτή (ASCII) |
| 92 | 1 | Διαγνωστικός τύπος ελέγχου | 68 | Ψηφιακά διαγνωστικά και εσωτερική βαθμολόγηση |
| 93 | 1 | Ενισχυμένες επιλογές | 80 | Σημαίες συναγερμών/προειδοποίησης που εφαρμόζονται |
| 94 | 1 | Sff-8472 συμμόρφωση | 04 | |
| 95 | 1 | CC_EXT | ΧΧ | Κώδικας ελέγχου για τους εκτεταμένους τομείς ταυτότητας |
| ΕΙΔΙΚΟΙ ΤΟΜΕΊΣ ΤΑΥΤΌΤΗΤΑΣ ΠΡΟΜΗΘΕΥΤΩΝ | ||||
| 96-127 | 32 | Προμηθευτής συγκεκριμένος | Προμηθευτής συγκεκριμένο EEPROM | |
| 128-255 | 128 | Διατηρημένος | Διατηρημένος για sff-8079. | |
Σημείωση: Τη «ΧΧ» ψηφιολέξη πρέπει να γεμίσουν μέσα σύμφωνα με την πρακτική περίπτωση. Για περισσότερες πληροφορίες, παρακαλώ αναφερθείτε στο σχετικό έγγραφο sff-8472 περιστροφών 9,4.
| Προδιαγραφή DDM | |||
| Παράμετρος | Σειρά | Ακρίβεια | Βαθμολόγηση |
| Θερμοκρασία | -10 ~ +80°C | ±3°C | Εσωτερικός |
| Τάση | 3.0 ~ 3.6V | ±3% | Εσωτερικός |
| Προκατειλημμένο ρεύμα | 0 ~ 15mA | ±10% | Εσωτερικός |
| TX δύναμη | -7 ~ 0dBm | ±2dB | Εσωτερικός |
| RX δύναμη | -15 ~ 0dBm | ±2dB | Εσωτερικός |
| ΚΑΡΦΙΤΣΑ # | Όνομα | Λειτουργία | Σημειώσεις |
| 1 | VeeT | Έδαφος συσκευών αποστολής σημάτων ενότητας | Note1 |
| 2 | Ελάττωμα Tx | Ελάττωμα συσκευών αποστολής σημάτων ενότητας | Σημείωση 2 |
| 3 | Το Tx θέτει εκτός λειτουργίας | Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας Κλεισίματα την παραγωγή λέιζερ συσκευών αποστολής σημάτων | Σημείωση 3 |
| 4 | SDL | 2 στοιχεία τμηματικών διεπαφών καλωδίων εισόδου-εξόδου (SDA) | |
| 5 | SCL | εισαγωγή ρολογιών τμηματικών διεπαφών 2 καλωδίων (SCL) | |
| 6 | Νεαρός δικυκλιστής-ABS | Η ενότητα απούσα, συνδέει για να στρέψει ή VeeT στην ενότητα | Σημείωση 2 |
| 7 | RS0 | Το ποσοστό select0, ελέγχει προαιρετικά το δέκτη SFP+. Όταν ποσοστό >4.5Gb/s υψηλών, δεδομένων εισόδου όταν ποσοστό χαμηλών, δεδομένων εισόδου <> | |
| 8 | Los | Απώλεια δεκτών ένδειξης σημάτων | Note4 |
| 9 | RS1 | Το ποσοστό select0, ελέγχει προαιρετικά τη συσκευή αποστολής σημάτων SFP+. Όταν ποσοστό >4.5Gb/s υψηλών, δεδομένων εισόδου όταν ποσοστό χαμηλών, δεδομένων εισόδου <> | |
| 10 | Στρέψτε | Έδαφος δεκτών ενότητας | Σημείωση 1 |
| 11 | Στρέψτε | Έδαφος δεκτών ενότητας | Σημείωση 1 |
| 12 | RD- | Δέκτης στοιχεία που τίθενται έξω | |
| 13 | RD+ | Μη-δέκτης στοιχεία που τίθενται έξω | |
| 14 | Στρέψτε | Έδαφος δεκτών ενότητας | Σημείωση 1 |
| 15 | VccR | Ανεφοδιασμός δεκτών 3.3V ενότητας | |
| 16 | VccT | Ανεφοδιασμός συσκευών αποστολής σημάτων 3.3V ενότητας | |
| 17 | VeeT | Έδαφος συσκευών αποστολής σημάτων ενότητας | Σημείωση 1 |
| 18 | TD+ | Συσκευή αποστολής σημάτων στοιχεία που τίθενται έξω | |
| 19 | Το TD | Μη-συσκευή αποστολής σημάτων στοιχεία που τίθενται έξω | |
| 20 | VeeT | Έδαφος συσκευών αποστολής σημάτων ενότητας | Note1 |
