Λεπτομέρειες:
|
| Τύπος: | Λ*$ΕΦΠ στο μετατροπέα ινών | Χρήση: | Λήψη βίντεο |
|---|---|---|---|
| Αριθ. της ίνας: | 1. | Απόσταση μετάδοσης: | 20/40/60/80/χλμ |
| Επισημαίνω: | Σύστημα itc-100 καμερών ινών,Itc-100 σύστημα καμερών ινών Datavideo 4 λιμένων,Κάμερα CCTV ινών itc-100 φορτηγών OB |
||

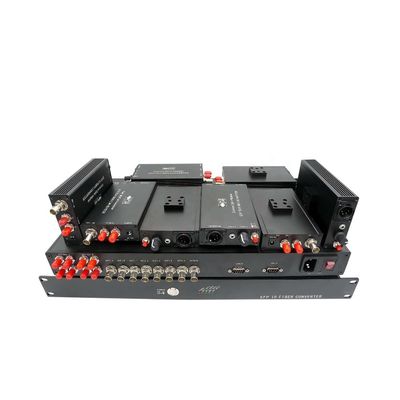

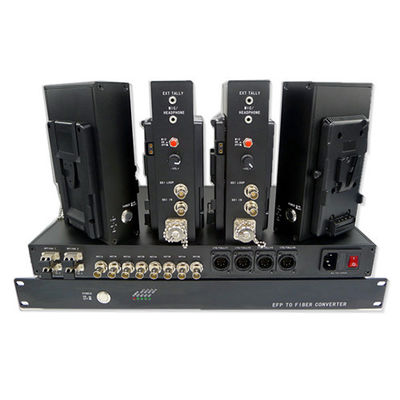

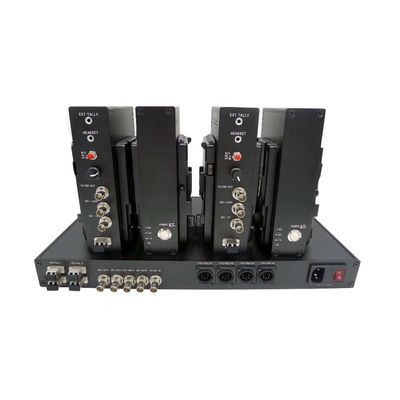

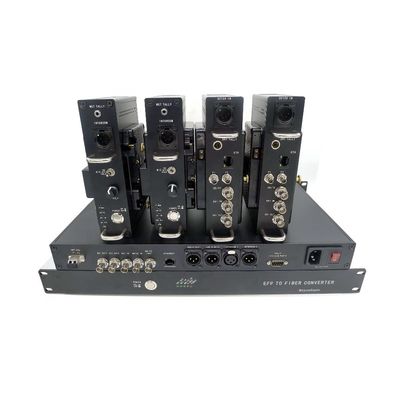

Το σύστημα ινών στούντιο SDI σχεδιάζεται ειδικά για Datavideo itc-100 την ενδοσυνεννόηση πέρα από την ίνα σε 10KM, το οποίο περιλαμβάνει 4pcs του προσαρμοστή ινών καμερών τύπων Β και ενός οπτικού σταθμού βάσης. Το σύστημα μετέφερε το σήμα 1port 3g/hd-SDI από τη κάμερα στο σταθμό βάσης, ενδοσυνεννόηση 1x, έλεγχος 1x. Το σύστημα βάζει όλα τα βασικά σήματα που απαιτούνται για την παραγωγή πολυ-καμερών 3g/hd-SDI στο διπλό καλώδιο ινών LC, ασφαλίζοντας τη γερή, χωρίς προβλήματα συνδετικότητα σε οποιοδήποτε στούντιο ή τη μακρινή παραγωγή, η οποία χρησιμοποιείται συνήθως σε OBVAN, τα φορτηγά OB, και SNG το σύστημα οχημάτων.

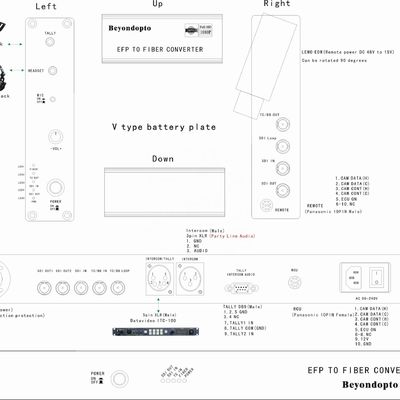

Λειτουργεί περιγραφή:
Μετατροπέας οπτικών ινών (συσκευή αποστολής σημάτων)
Β-κλειδαριά στο τέλος καμερών
Ίνα: από τη γενική διπλή ίνα LC,
εισαγωγή 3g/hd-SDI, 1 παραγωγή 1x SDI,
1x ενδοσυνεννόηση (η κάσκα, Mic εισαγωγή, έθιξε την ακουστική παραγωγή επιπέδων γραμμών, την 5-καρφίτσα θηλυκό XLR)
1x παραγωγή ελέγχου (3.5mm)
Μετατροπέας οπτικών ινών (δέκτης)
ράφι 1x 19 το» 1U τοποθετεί στο τέλος βάσεων
Ίνα: 4x διπλό ενιαίο καλώδιο ινών τρόπου LC
4x διπλή παραγωγή 3g/hd-SDI
έλεγχος 4x Intercom&4x (υποστήριξη Datavideo itc-100, συνδετήρας DB9)
Παροχή ηλεκτρικού ρεύματος: Αυτό το προϊόν είναι ο ανεφοδιασμός ισχύος της μπαταρίας, ο προσαρμοστής οπτικών ινών καμερών (TX) που κρεμούν στο camcorder μέσω του μπροστινού Α ή V-shaped gusset πιάτο, η πίσω κρεμώντας μπαταρία ενώ παροχή ηλεκτρικού ρεύματος στον προσαρμοστή καμερών και οπτικών ινών
Χαρακτηριστικά γνωρίσματα: Χειριστείτε όλα τα παθολογικά σχέδια. Η αυτόματη εξίσωση καλωδίων για να εξασφαλίσει ακεραιότητα .3g/hd/sd-SDI σημάτων εισήγαγε την αυτόματη αναγνώριση, υποστήριξη 270Mbit/s - 2.97Gbit/s σύμφωνα με SMPTE 424M, SMPTE 292M και SMPTE 259M.when πέρα από την ενιαία ίνα τρόπου, αυτό είναι απόσταση μετάδοσης περισσότερο από 10KM μέχρι μέγιστα 80KM. Mic εισαγωγές με βουβός και προ-amps-προ. Παραγωγή ελέγχου LED+/-. Πιάτο μπαταριών β-υποστηριγμάτων ή ποσού επιλέξιμο. Μακρινή παροχή ηλεκτρικού ρεύματος καμερών, με την προστασία ανίχνευσης εισαγωγής. Επιλογή προτεραιότητας της υβριδικής παροχής ηλεκτρικού ρεύματος καλωδίων, με την προστασία δαπανών μπαταριών
Εφαρμογή: Τηλεοπτικό στούντιο, κινητό στούντιο
Ηλεκτρονική παραγωγή τομέων Λ*$ΕΦΠ, σημαντικά αθλητικά θεάματα και μεγάλη ραδιοφωνική μετάδοση εορτασμών ζωντανές
Κάμερα ENG (υπαίθρια camcorders φωτογραφιών) που αναβαθμίζεται σε μια κάμερα Λ*$ΕΦΠ.
Προδιαγραφές: Γενικός δείκτης
| Temp εργασίας | -25°C σε 55°C |
| Temp αποθήκευσης | -40°C σε 85°C |
| υγρασία | 0 ~ 95% (non-condensing) |
| Οπτικός προσαρμοστής καμερών | |
| Δύναμη εισαγωγής | Από την μπαταρία |
| Κατανάλωση ισχύος | <10w> |
| Καθαρό βάρος | 1.5kg |
| Μέγεθος εμφάνισης | 188mm*116mm*45mm (β-υποστήριγμα/ποσό) |
| Οπτικός σταθμός βάσης | |
| Δύναμη εισαγωγής | AC90~240V |
| Κατανάλωση ισχύος | <10w> |
| Καθαρό βάρος | 4.5kg |
| Μέγεθος εμφάνισης | 19» το τυποποιημένο ράφι 1U τοποθετεί |
Οπτικός:
| Μήκος κύματος | 1310nm/1550nm/CWDM |
| Δύναμη παραγωγής | -6~-1dBm |
| Ευαισθησία Rx | <-18dbm> |
| Απόσταση μετάδοσης | 10KM πέρα από την ενιαία ίνα τρόπου |
| Οπτικός συνδετήρας | LC/ST/FC επιλέξιμος |
SDI εισόδου-εξόδου:
| Σχήμα σημάτων | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Ποσοστό στοιχείων | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Εξίσωση καλωδίων |
Αυτόματο καλώδιο EQ (καλώδιο Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| Διεπαφή SDI | BNC 75 ωμ |
Ενδοσυνεννόηση:
| Οπτικός προσαρμοστής καμερών | |
| Διεπαφή | 5pin XLR (θηλυκό) |
| Μικρόφωνο | Mic εισαγωγές με βουβός και προ-amps-προ |
| Ακουστικό | με τον όγκο πάνω η κάτω |
Έλεγχος:
| Οπτικός προσαρμοστής καμερών | |
| Διεπαφή | 3.5mm |
| Παραγωγή | LED+/- |
| Οπτικός σταθμός βάσης | |
| Διεπαφή | DB9 (αρσενικό) |
