3G σύστημα καμερών ινών με το SD προς τα εμπρός και ήχος επιπέδων γραμμών επιστροφής στοιχείων 422/485/Intercom/πέρα από το υβριδικό καλώδιο ινών SMPTE

Σύστημα καμερών οπτικών ινών με το SD προς τα εμπρός & ήχος επιπέδων γραμμών επιστροφής στοιχείων 422/485/Intercom/πέρα από το υβριδικό καλώδιο ινών SMPTE

Από-Λ*$ΕΦΠ-602 το οπτικό σύστημα καμερών ινών είναι μια μικρή συσκευή αποστολής σημάτων ραδιοφωνικής μετάδοσης τύπου. Διαβιβάζει το βίντεο, τον ήχο, τα στοιχεία και τη δύναμη πάνω σε ένα ενιαίο καλώδιο ινών τομέων SMPTE υβριδικό. Οι μεγάλες αποστάσεις καλωδίων μπορούν να επιτευχθούν λόγω των υψηλότερων παροχών ποιοτικού ηλεκτρικού ρεύματος που εφαρμόζονται στη βάση και τη μονάδα καμερών.

Από-Λ*$ΕΦΠ-602 το οπτικό σύστημα καμερών ινών σχεδιάζεται ειδικά για τα συστήματα μεγάλων καμερών που δύο τηλεοπτικά σήματα hd-SDI 3G, εκτελεί άριστος σε όλες τις άλλες επαγγελματικές εφαρμογές ραδιοφωνικής μετάδοσης. Προσφέρουμε τις προσαρμοσμένες λύσεις για να διαβιβάσουμε όλα τα απαραίτητα σήματα.

Χαρακτηριστικά γνωρίσματα:
- Όλη η μετάδοση σημάτων συμπεριλαμβανομένης της δύναμης άνω των ενός ενιαίου καλωδίου ινών SMPTE υβριδικού
- 15V έξοδος ΣΥΝΕΧΟΥΣ δύναμης στη κάμερα
- Μεγάλες αποστάσεις
- Δύο ασυμπίεστα σήματα hd-SDI 3G από τη κάμερα στη βάση
- Ένα ασυμπίεστο σήμα hd-SDI 3G (επιστροφής σήμα)
- Δύο αμφίδρομες γραμμές σημάτων στοιχείων
- Δύο ακουστικές γραμμές (επίπεδο γραμμών)
- οι προσαρμοσμένες λύσεις με κάνουν σήμα λίγο πολύ κατόπιν αιτήσεως

- Συνδετήρες βιομηχανικά τυποποιημένων για όλα τις εισαγωγές και τα αποτελέσματα

- Δείκτες οδηγήσεων

Σημείωση:  1.προσθέτειήαφαιρείμερικέςλειτουργίες, παρακαλώελέγξτετιςκάτωθιπληροφορίεςδιαταγής

Παράμετροι:

Απόσταση: 10 χιλιόμετρα (SMF) ή 300 μέτρα (MMF)
Τύπος ινών: 62.5/125um MMF, 50/125um MMF, 9/125μm SMF
Συνδετήρας ινών: Υβριδικός συνδετήρας ινών SMPTE
 Συνδετήρας SDI: BNC
3G σχήμα SDI:
1)Όλα οι εισαγωγές και τα αποτελέσματα εξισώνονται και επαν-χρονομετριούνται
2)Περάστε όλα τα παθολογικά σχέδια
3)SMPTE424M/292/259 και συμμόρφωση dvb-ASI
4)Οι υποστηρίξεις ενσωμάτωσαν τα σήματα ήχου και στοιχείων
5)Υποστήριξη SD-SDI & hd-SDI & 3g-SDI, υποστήριξη 270Mbps & 1.485Gbps & βίντεο 2.97Gbps SDI

Διάσταση Rx (CCU): 19 το» ράφι 1U τοποθετεί (480 X 250 X 50 χιλ.)
Gross.W: 10 κλ
Παροχή ηλεκτρικού ρεύματος Rx:  Εναλλασσόμενο ρεύμα 85-260V/50Hz
Θερμοκρασία εργασίας: 0 ℃~+85 ℃
Σχετική υγρασία: 0 ~ 95%

Εφαρμογή:
Τηλεοπτικό στούντιο, κινητό στούντιο
Ηλεκτρονική παραγωγή τομέων Λ*$ΕΦΠ, σημαντικά αθλητικά θεάματα και μεγάλη ραδιοφωνική μετάδοση εορτασμών ζωντανές
Κάμερα ENG (υπαίθρια camcorders φωτογραφιών) που αναβαθμίζεται σε μια κάμερα Λ*$ΕΦΠ.
OB φορτηγό

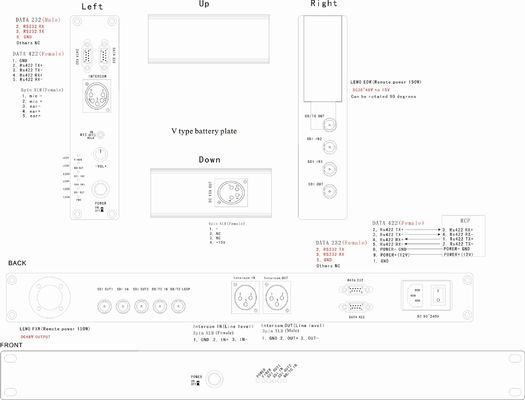

Επιτροπές και διεπαφές: (παρακαλώ διευρύνετε την ίδια φωτογραφία εκτός από τον τίτλο)

Επιλογές & παράμετροι λειτουργίας:

Σχεδιάγραμμα επιχείρησης:

Είμαστε ο κύριοι επαγγελματικοί σχεδιαστής/το Manufacter στην Κίνα

Τα προϊόντα και οι λύσεις μας εστιάζουν στο υψηλής ευκρίνειας βίντεο, τον ήχο, τα στοιχεία, Ethernet, την περάτωση επαφών, USB και άλλες οπτικές ίνες. Τα κύρια προϊόντα είναι οπτικός εξοπλισμός μετάδοσης SD/HD/3G/12g-SDI (για το Λ*$ΕΦΠ/ENG/ESP τις κάμερες, την οπτική μετάδοση SDI/τον ΈΛΕΓΧΟ/τηλεχειρισμός/την ενδοσυνεννόηση/το επιστροφής βίντεο/το TC/Genlock/PGM/Ethernet κ.λπ. Και η μακρινή δύναμη Lemo SMPTE311/304 3K.93C για τη κάμερα), διαλυτικό χρώματος ινών USB1.1/2,0/USB3.0, 4K HDMI στην ίνα, KVM (HDMI + ποντίκι και πληκτρολόγιο USB) στην ίνα, ισορροπεί τον ήχο στην ίνα, περάτωση επαφών/στοιχεία/ίνα Ethernet. μπορούμε να παρέχουμε στα προσαρμοσμένα προϊόντα τη σύντομη χρονική ανοχή.
