Λ*$ΕΦΠ συστημάτων καμερών ινών HD 3G στο μετατροπέα ινών για τον τηλεχειρισμό JVC W SDI

Λ*$ΕΦΠ στο μετατροπέα ινών για JVC W SDI & τον τηλεχειρισμό & τον έλεγχο μακρινούς που τροφοδοτεί από SMPTE το υβριδικό καλώδιο του κοβαλτίου ΔΙΔΎΜΟΥ OpticalCON

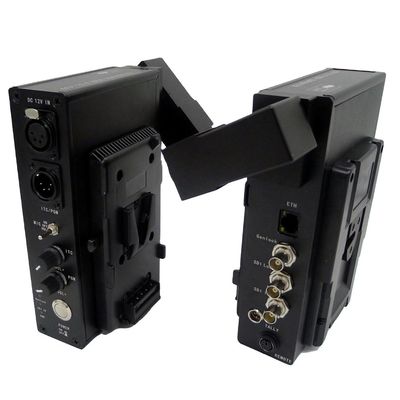

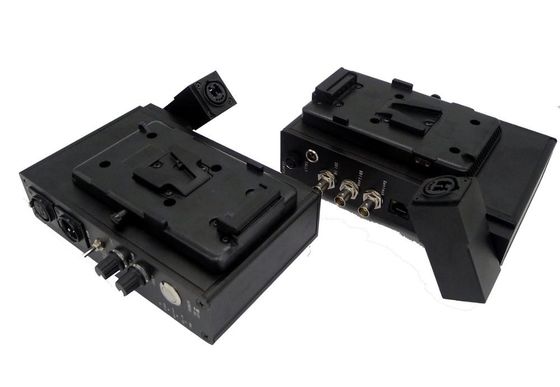

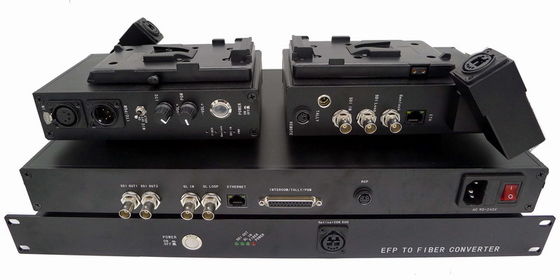

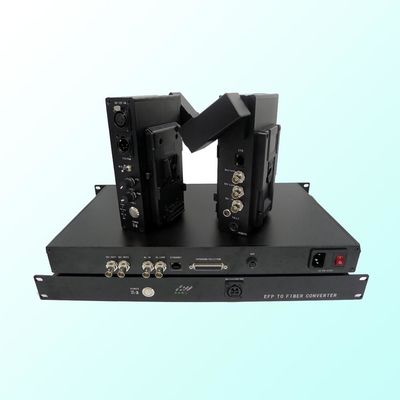

Από-Λ*$ΕΦΠ-Opticalcon -417 περιλαμβάνει έναν οπτικό προσαρμοστή καμερών και έναν οπτικό σταθμό βάσης. Το σύστημα μετέφερε 1 σήμα CH 3g/hd-SDI από τη κάμερα JVC στο σταθμό βάσης, το PGM, το Genlock ή το TC/BB, τηλεχειρισμός (συνδέστε μια μονάδα rm-LP25/rm-lp55/rm-LP57 τηλεχειρισμού), 10/100M Ethernet, ενδοσυνεννόηση (το τέλος καμερών μπορεί να είναι συνδεδεμένη επαγγελματική 4 καρφίτσα ή κάσκα 5 καρφιτσών XLR, τέλος OB μπορεί να είναι συνδεδεμένος κύριος σταθμός ενδοσυνεννοήσεων), έλεγχος (ένα χρώμα ή δύο χρώματα μπορεί να επιλεχτεί), μακρινή παροχή ηλεκτρικού ρεύματος καμερών (συνεχές ρεύμα 15V μέχρι 150 Watt). Το σύστημα βάζει όλα τα σήματα που απαιτούνται για την παραγωγή πολυ-καμερών 3g/hd-SDI σε ένα SM τακτικό ή το υβριδικό καλώδιο SMPTE, ασφαλίζοντας τη γερή, χωρίς προβλήματα συνδετικότητα σε οποιοδήποτε στούντιο ή τη μακρινή παραγωγή.


Χαρακτηριστικά γνωρίσματα:
1) 1 Χ 3G SDI μπροστινό
 2) Περάστε όλα τα παθολογικά σχέδια. Ασυμπίεστη χωρίς απώλειες μετάδοση χωρίς καθυστέρηση πάνω από 10 χιλιόμετρα ινών
3) SD, HD, αυτόματη ανίχνευση εισαγωγής 3G, υποστήριξη 270Mbit/s - 1.48Gbit/s – ποσοστό 3Gbit/του s.
4) Υποστήριξη smpte-424M 3Gbps hd-SDI, smpte-292M hd-SDI, τμηματικά ψηφιακά τηλεοπτικά σήματα smpte-259M SDI και σήματα dvb-ASI
5) Συνδετήρες βιομηχανικά τυποποιημένων για όλα τις εισαγωγές και τα αποτελέσματα
 6) Ενδοσυνεννόηση το /PGM/Ethernet του /Genlock/ τηλεχειρισμού/ελέγχου πέρα από τη μεγάλης απόστασης ίνα, τη κάμερα υποστήριξης JVC & τις περιφερειακές συσκευές του

7) Δείκτες οδηγήσεων


Λειτουργεί:


Σημείωση:  1.προσθέτειήαφαιρείμερικέςλειτουργίες, παρακαλώελέγξτετιςκάτωθιπληροφορίεςδιαταγής

Παράμετροι:
Απόσταση: 10 χιλιόμετρα (SMF) ή 300 μέτρα (MMF)
Τύπος ινών: 62.5/125um MMF, 50/125um MMF, 9/125μm SMF
Συνδετήρας ινών: Υβριδικός συνδετήρας ινών SMPTE
 Συνδετήρας SDI: BNC
3G σχήμα SDI:
1)Όλα οι εισαγωγές και τα αποτελέσματα εξισώνονται και επαν-χρονομετριούνται
2)Περάστε όλα τα παθολογικά σχέδια
3)SMPTE424M/292/259 και συμμόρφωση dvb-ASI
4)Οι υποστηρίξεις ενσωμάτωσαν τα σήματα ήχου και στοιχείων
5)Υποστήριξη SD-SDI & hd-SDI & 3g-SDI, υποστήριξη 270Mbps & 1.485Gbps & βίντεο 2.97Gbps SDI
Διάσταση Rx (CCU): 19 το» ράφι 1U τοποθετεί (480 X 250 X 50 χιλ.)
Gross.W: 10 κλ
Παροχή ηλεκτρικού ρεύματος Rx:  Εναλλασσόμενο ρεύμα 85-260V/50Hz
Θερμοκρασία εργασίας: 0 ℃~+85 ℃
Σχετική υγρασία: 0 ~ 95%

Εφαρμογή:
Τηλεοπτικό στούντιο, κινητό στούντιο
Ηλεκτρονική παραγωγή τομέων Λ*$ΕΦΠ, σημαντικά αθλητικά θεάματα και μεγάλη ραδιοφωνική μετάδοση εορτασμών ζωντανές
Κάμερα ENG (υπαίθρια camcorders φωτογραφιών) που αναβαθμίζεται σε μια κάμερα Λ*$ΕΦΠ.
OB φορτηγό







Επιλογές & παράμετροι λειτουργίας:


Σχεδιάγραμμα επιχείρησης:
Είμαστε ο κύριοι επαγγελματικοί σχεδιαστής/το Manufacter στην Κίνα
Τα προϊόντα και οι λύσεις μας εστιάζουν στο υψηλής ευκρίνειας βίντεο, τον ήχο, τα στοιχεία, Ethernet, την περάτωση επαφών, USB και άλλες οπτικές ίνες. Τα κύρια προϊόντα είναι οπτικός εξοπλισμός μετάδοσης SD/HD/3G/12g-SDI (για το Λ*$ΕΦΠ/ENG/ESP τις κάμερες, την οπτική μετάδοση SDI/τον ΈΛΕΓΧΟ/τηλεχειρισμός/την ενδοσυνεννόηση/το επιστροφής βίντεο/το TC/Genlock/PGM/Ethernet κ.λπ. Και η μακρινή δύναμη Lemo SMPTE311/304 3K.93C για τη κάμερα), διαλυτικό χρώματος ινών USB1.1/2,0/USB3.0, 4K HDMI στην ίνα, KVM (HDMI + ποντίκι και πληκτρολόγιο USB) στην ίνα, ισορροπεί τον ήχο στην ίνα, περάτωση επαφών/στοιχεία/ίνα Ethernet. μπορούμε να παρέχουμε στα προσαρμοσμένα προϊόντα τη σύντομη χρονική ανοχή.
