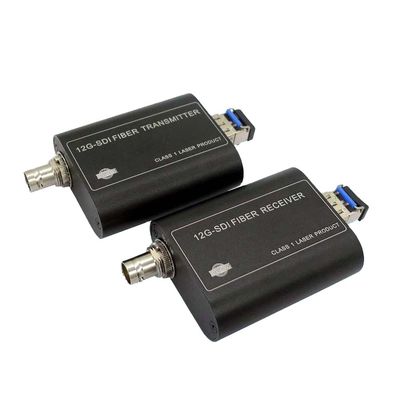

12g-SDI πέρα από την οπτική ίνα, ο οπτικός μετατροπέας 4k-SDI, 1 υπερβολικό HD σήμα CH άνω των της ίνας 10 χλμ SM, συμμορφώνεται με SMPTE ST-2082,

Εισαγωγή:

Από-SDI-426 είναι ένας μετάδοση-ποιοτικοί μετατροπέας/ένα διαλυτικό χρώματος που στέλνει στο 12g/6g/3g/hd/sd-SDI μέχρι 6,2 μίλια πέρα από τη singlemode ίνα με τον ενσωματωμένο ήχο.
Τα από-SDI-426 πέρα από το διαλυτικό χρώματος ινών με 12G SDI SFP παρέχουν τη στιγμιαία συνδετικότητα ινών. Σχεδιασμένος για την επαγγελματική χρήση ραδιοφωνικής μετάδοσης στην τηλεοπτική παραγωγή και την έκδοση,
αυτή η μετάδοσης συστημάτων εξίσωση και χαρακτηριστικών γνωρισμάτων αυτόματη και ένας βρόχος SDI έξω στη συσκευή αποστολής σημάτων.

Από-SDI-426 είναι 12g-SDI στο μετατροπέα οπτικής ίνας 12G διαβιβάζουν το SD, HD, και τα υπερβολικά σχήματα HD μέχρι 2160p60 πέρα από τη οπτική ίνα που μετατρέπει από το SDI πέρα από το ομοαξονικό καλώδιο. Η ευρεία εισαγωγή τάσης, και η ελάχιστη κατανάλωση ισχύος επιτρέπουν την ευκολία της ολοκλήρωσης και της δυνατότητας να κλειδωθεί ο συνδετήρας βαρελιών σε ισχύ. Αυτή η μικρή και ελαφριά ενότητα
τραχιά ντυμένη σκόνη κατασκευή αργιλίου χαρακτηριστικών γνωρισμάτων.

Προδιαγραφές:
SDI εισόδου-εξόδου:
Σχήμα σημάτων: SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, 2081, 2082, dvb-ASI
Ποσοστό στοιχείων: 270Mbit/s, 1.48Gbit/s, 2.97Gbit/s, 5.94Gbit/s, 11.88Gbit/s

Τηλεοπτικό σχήμα:
4K/UHD 2160p 23.98/24/25/29.97/30/48/50/59.94/60
2K/HD 1080p 23.98/24/25/29.97/30/48/50/59.94/60
1080i 50/59.94/60
1080PsF 23.98/24/25/29.97/30
720p 23.98/24/25/29.97/30/48/50/59.94/60

Εξίσωση καλωδίων:
Αυτόματο καλώδιο EQ (καλώδιο Belden 1694A)
75 μ σε 11,88 GBP (4Kp60 UHD)
120 μ σε 5,94 GBP (UHD)
200 μ σε 2,97 GBP (FHD)
280 μ σε 1,485 GBP (HD)
600 μ σε 270 Mbps (SD)

Διεπαφή SDI: BNC 75 ωμ
Διεπαφή ινών: 1 Χ LC/PC
Αριθμός καναλιού συσκευών αποστολής σημάτων: 1
Μήκος κύματος συσκευών αποστολής σημάτων: 1310 NM
Δύναμη παραγωγής συσκευών αποστολής σημάτων: -6~-1dBm
Αριθμός παραγωγής δεκτών: 1
Ευαισθησία δεκτών: -14.4dBm~-1dBm
Γενικός δείκτης:
Δύναμη εισαγωγής: Συνεχές ρεύμα 5 Β ή 12V
Κατανάλωση ισχύος: λιγότερο 3W
Temp εργασίας: -20°C σε 70°C
Temp αποθήκευσης: -40°C σε 85°C
υγρασία: 0 ~ 95% (non-condensing)
Μέγεθος: 63 X 52 X 22 χιλ.
Υλικό περίπτωσης: Αργίλιο
Καθαρό βάρος: 210g το /pair (με την παροχή ηλεκτρικού ρεύματος 440g/pair)

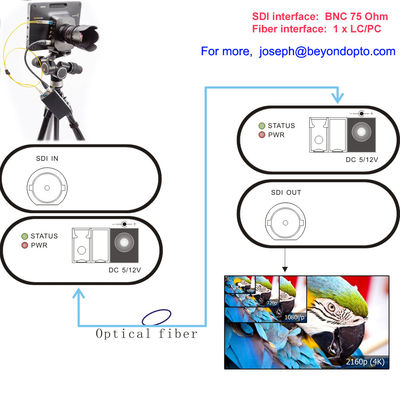

Σύνδεση

Σχεδιάγραμμα επιχείρησης:

Είμαστε ο κύριοι επαγγελματικοί σχεδιαστής/το Manufacter στην Κίνα

Τα προϊόντα και οι λύσεις μας εστιάζουν στο υψηλής ευκρίνειας βίντεο, τον ήχο, τα στοιχεία, Ethernet, την περάτωση επαφών, USB και άλλες οπτικές ίνες. Τα κύρια προϊόντα είναι οπτικός εξοπλισμός μετάδοσης SD/HD/3G/12g-SDI (για το Λ*$ΕΦΠ/ENG/ESP τις κάμερες, την οπτική μετάδοση SDI/τον ΈΛΕΓΧΟ/τηλεχειρισμός/την ενδοσυνεννόηση/το επιστροφής βίντεο/το TC/Genlock/PGM/Ethernet κ.λπ. Και η μακρινή δύναμη Lemo SMPTE311/304 3K.93C για τη κάμερα), διαλυτικό χρώματος ινών USB1.1/2,0/USB3.0, 4K HDMI στην ίνα, KVM (HDMI + ποντίκι και πληκτρολόγιο USB) στην ίνα, ισορροπεί τον ήχο στην ίνα, περάτωση επαφών/στοιχεία/ίνα Ethernet. μπορούμε να παρέχουμε στα προσαρμοσμένα προϊόντα τη σύντομη χρονική ανοχή.
