Λεπτομέρειες:
|
Εμπορικό σήμα: | Opto Electronics | Αριθμός μερών: | BY-SDI-269 |
---|---|---|---|
Συνδετήρας ινών: | 1 x LC | Ταχύτητα υποστήριξης: | 270Mbit/s, 1,48Gbit/s, 2,97Gbit/s, |
Απόσταση πάνω από τις ίνες: | 10 χλμ πάνω από SMF | Υποστήριξη ινών: | Single-mode & Multi-mode |
Δύναμη: | DC 5~12V | Πρότυπα SMPTE: | Πρότυπο SMPTE 424M 292M 259M και DVB-ASI |
Λιμένας: | FOB Shenzhen |
Χαρακτηριστικά γνωρίσματα:
1) Μικρό μέγεθος 63 X 52 X 22 χιλ. και εύκολος να εγκαταστήσει στο πίσω μέρος της κάμερας HD
2) 1 διοχετεύστε 3G SDI (συσκευή αποστολής σημάτων σε δέκτη) σε ίνα πάνω από 10Km SMF ή 500 μέτρα άνω των MMF και 1 κανάλι loopout
3) Χειρίζεται όλο το παθολογικό σχέδιο με την ενότητα SFP συμμορφωθείτε με SMPTE 424M 292M 259M τυποποιημένα και dvb-ASI
4) Αυτόματο 270Mbit/s-1.48Gbit/s-2.97Gbit/s, upport 1080 π (25 Hz, 30 Hz, 50hz, 60hz)/Ι 1080/720P
5. Ασυμπίεστο σήμα μετάδοσης άνω των 1 ενιαίας ίνας τρόπου
Στοιχείο αναζήτησης: 3g-SDI πέρα από το διαλυτικό χρώματος 3g-SDI οπτικών ινών διαλυτικών χρώματος 3g-SDI ινών διαλυτικών χρώματος 3g-SDI ινών πέρα από την ίνα 3g/hd/sd-SDI πέρα από την ίνα hd SDI πέρα από την ίνα
οπτικό 3G hd-SDI πέρα από τη συσκευή αποστολής σημάτων οπτικών ινών & δέκτης hd SDI πέρα από το μίνι διαλυτικό χρώματος ινών
Περιγραφή:

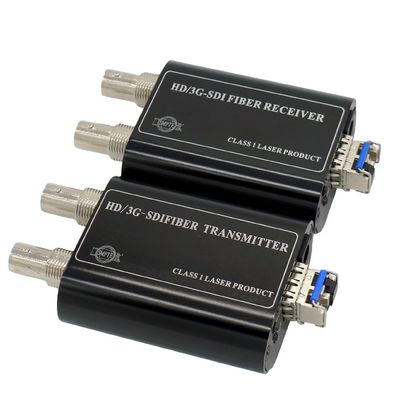

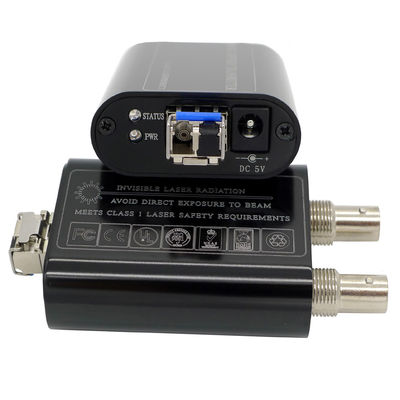

Από-SDI-269 είναι μια ιδανική και οικονομική λύση για τη ραδιοφωνική αναμετάδοση των εφαρμογών. Λαμβάνει μια ηλεκτρική εισαγωγή hd-SDI, μετατρέπει τέλεια το ηλεκτρικό σήμα SDI σε ενιαίο
οπτικό SDI σήμα τρόπου.
Υποστηρίζει την εικόνα μετάδοσης SDTV (143-540Mbps), της HDTV (1.485Gbps) και της HDTV (3Gbps, 1080p60).
Και η συσκευή αποστολής σημάτων και ο δέκτης παρέχουν την εξίσωση και στη μονάδα εισαγωγής προκειμένου να αναδημιουργηθεί του σήματος για τη συνεπή ποιότητα. Μπορεί εύκολα να περάσει
παθολογικό σχέδιο.
Opitcal:
Μήκος κύματος: 1310nm
Δύναμη παραγωγής: -9~-3dBm
Οπτική ίνα: 9/125u ενιαίος τρόπος
Ευαισθησία Rx: -18dBm
Οπτικός συνδετήρας: 1 Χ LC/PC
Απόσταση: 0~500 μέτρα (πολλαπλού τρόπου ίνα) ή 10Km (SMF)
Βίντεο:
Εισαγωγή SDI
Τύπος SDI σημάτων: SMPTE 424M, SMPTE 292M, SMPTE 259M
Ποσοστά στοιχείων: 270Mbit/s - 1.48Gbit/s - 3Gbit/s
Εξίσωση καλωδίων: Αυτόματο καλώδιο EQ (καλώδιο Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/sConnector: BNC 75 ωμ
Αριθμός καναλιού tranmitter: 1
Αριθμός tranmitter Loopout: 1
Αριθμός παραγωγής δεκτών: 2
Γενικός:
Δύναμη εισαγωγής: 12 ΣΥΝΕΧΈΣ ΡΕΎΜΑ Β
Κατανάλωση ισχύος (μέγιστο): Συσκευή αποστολής σημάτων: 1.8W δέκτης: 1.5W
Λειτουργούσα θερμοκρασία: 0°C σε 55°C
Θερμοκρασία αποθήκευσης: -10°C σε 70°C
Λειτουργούσα υγρασία: 0 ~ 95% (non-condensing)
Καθαρό βάρος: 210g το /pair (με την παροχή ηλεκτρικού ρεύματος 440g/pair)
Υλικό περιφράξεων: Αργίλιο
Σύνδεση
Διάσταση:
Σχεδιάγραμμα επιχείρησης:
Είμαστε ο κύριοι επαγγελματικοί σχεδιαστής/το Manufacter στην Κίνα
Τα προϊόντα και οι λύσεις μας εστιάζουν στο υψηλής ευκρίνειας βίντεο, τον ήχο, τα στοιχεία, Ethernet, την περάτωση επαφών, USB και άλλες οπτικές ίνες. Τα κύρια προϊόντα είναι οπτικός εξοπλισμός μετάδοσης SD/HD/3G/12g-SDI (για το Λ*$ΕΦΠ/ENG/ESP τις κάμερες, την οπτική μετάδοση SDI/τον ΈΛΕΓΧΟ/τηλεχειρισμός/την ενδοσυνεννόηση/το επιστροφής βίντεο/το TC/Genlock/PGM/Ethernet κ.λπ. Και η μακρινή δύναμη Lemo SMPTE311/304 3K.93C για τη κάμερα), διαλυτικό χρώματος ινών USB1.1/2,0/USB3.0, 4K HDMI στην ίνα, KVM (HDMI + ποντίκι και πληκτρολόγιο USB) στην ίνα, ισορροπεί τον ήχο στην ίνα, περάτωση επαφών/στοιχεία/ίνα Ethernet. μπορούμε να παρέχουμε στα προσαρμοσμένα προϊόντα τη σύντομη χρονική ανοχή.
