Λεπτομέρειες:
|
| Τύπος: | EFP | χρήση: | πυροβολισμός τσέμρα |
|---|---|---|---|
| Υλικό: | Αργίλιο | Αριθμός ινών: | 1. |
Αυτό το είδος του Λ*$ΕΦΠ στο μετατροπέα ινών είναι μια νέα ιδέα για το χαμηλό προϋπολογισμό ή καμία μακρινή απαραίτητη τηλεοπτική παραγωγή.

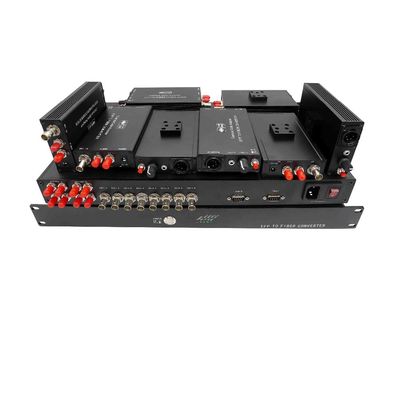

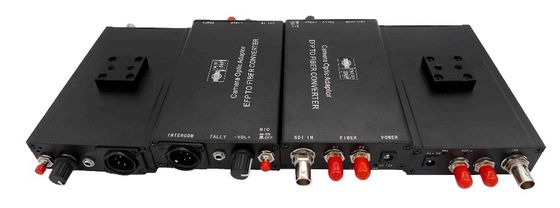

Περιλαμβάνει 4 οπτικούς προσαρμοστές καμερών και έναν οπτικό σταθμό βάσης. Το σύστημα μετέφερε 1 σήμα CH 3g/hd-SDI από τη κάμερα στο σταθμό βάσης, 1 CH αντίστροφο 3g/hd-SDI, ενδοσυνεννόηση (το τέλος καμερών μπορεί να είναι συνδεδεμένη επαγγελματική 4 καρφίτσα ή κάσκα 5 καρφιτσών XLR, τέλος OB μπορεί να είναι συνδεδεμένος κύριος σταθμός ενδοσυνεννοήσεων), έλεγχος (ένα χρώμα ή δύο χρώματα μπορεί να επιλεχτεί), το σύστημα βάζει όλα τα σήματα που απαιτούνται για την παραγωγή πολυ-καμερών 3g/hd-SDI σε ένα SM τακτικό ή το υβριδικό καλώδιο SMPTE, ασφαλίζοντας τη γερή, χωρίς προβλήματα συνδετικότητα σε οποιοδήποτε στούντιο ή τη μακρινή παραγωγή.
Χαρακτηριστικά γνωρίσματα
μπροστινό και 1 CH αντίστροφο SDI 1 CH
Χειριστείτε όλα τα παθολογικά σχέδια
Αυτόματη εξίσωση καλωδίων για να εξασφαλίσει ακεραιότητα σημάτων
3g/hd/sd-SDI εισάγετε την αυτόματη αναγνώριση, υποστήριξη 270Mbit/s - 2.97Gbit/s σύμφωνα με SMPTE 424M, SMPTE 292M και SMPTE 259M
10+Km στην ενιαία μετάδοση ινών τρόπου
Mic εισαγωγές με βουβός και προ-amps-προ
Ακουστικό με τον όγκο PGM/ενδοσυνεννοήσεων πάνω η κάτω
Παραγωγή ελέγχου LED+/- ή ξηρά περάτωση επαφών προαιρετική
Προδιαγραφές:
Γενικός δείκτης
|
Temp εργασίας |
-25°C σε 55°C |
|
Temp αποθήκευσης |
-40°C σε 85°C |
|
υγρασία |
0 ~ 95% (non-condensing) |
|
Οπτικός προσαρμοστής καμερών |
|
|
Δύναμη εισαγωγής |
Συνεχές ρεύμα 12V |
|
Κατανάλωση ισχύος |
<12w> |
|
Καθαρό βάρος |
1kg |
|
Μέγεθος εμφάνισης |
188mm*45mm*28mm |
|
Οπτικός σταθμός βάσης |
|
|
Δύναμη εισαγωγής |
AC90~240V |
|
Κατανάλωση ισχύος |
<12w> |
|
Καθαρό βάρος |
5 κλ |
|
Μέγεθος εμφάνισης |
19» το τυποποιημένο ράφι 1U τοποθετεί |
Οπτικός:
|
Μήκος κύματος |
1310nm/1550nm/CWDM |
|
Δύναμη παραγωγής |
-6~-1dBm |
|
Ευαισθησία Rx |
<-18dbm> |
|
Απόσταση μετάδοσης |
Υβριδικό καλώδιο 300+m SMPTE |
|
Οπτικός συνδετήρας |
ΔΊΔΥΜΟ Lemo SMPTE 304/Neutrik OpticalCON |
SDI εισόδου-εξόδου:
|
Σχήμα σημάτων |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Ποσοστό στοιχείων |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Εξίσωση καλωδίων |
Αυτόματο καλώδιο EQ (καλώδιο Belden 1694A) 250m 270Mbit/s, 140m 1.5Gbit/s, 80m 3Gbit/s |
|
Διεπαφή SDI |
BNC 75 ωμ |
Έλεγχος:
|
Οπτικός προσαρμοστής καμερών |
|
|
Διεπαφή |
4pin κεφάλι ή 3pin μίνι XLR αέρα |
|
Παραγωγή |
Ξηρά περάτωση επαφών ή υγρό LED+/- |
|
Σε: απότομα ή οδηγήσεις επάνω Από: ανοικτός ή οδηγήσεις μακριά |
|
|
Οπτικός σταθμός βάσης |
|
|
Διεπαφή |
DB9 (αρσενικό) |
|
Εισαγωγή |
Ξηρό περάτωση επαφών ή TTL |
|
Σε: απότομα GND ή TTL χαμηλό από: ανοικτός ή TTL υψηλός |
|
