Λεπτομέρειες:
|
| Τύπος: | EFP | χρήση: | FTTX |
|---|---|---|---|
| Εξουσιοδότηση: | 3 έτη | Εμπορικό σήμα: | υπερόπτω |
| Αριθμός ινών: | 1. |
Εφαρμογή:
Τηλεοπτικό στούντιο, κινητό στούντιο
Ηλεκτρονική παραγωγή τομέων Λ*$ΕΦΠ, σημαντικά αθλητικά θεάματα και μεγάλη ραδιοφωνική μετάδοση εορτασμών ζωντανές
Κάμερα ENG (υπαίθρια camcorders φωτογραφιών) που αναβαθμίζεται σε μια κάμερα Λ*$ΕΦΠ.
Προδιαγραφές:
Γενικός δείκτης
| Temp εργασίας | -25°C σε 55°C |
| Temp αποθήκευσης | -40°C σε 85°C |
| υγρασία | 0 ~ 95% (non-condensing) |
| Οπτικός προσαρμοστής καμερών | |
| Δύναμη εισαγωγής | Από Lemo |
| Κατανάλωση ισχύος | <10w> |
| Καθαρό βάρος | 1.5kg |
| Μέγεθος εμφάνισης | 188mm*116mm*45mm (β-υποστήριγμα/ποσό) |
| Οπτικός σταθμός βάσης | |
| Δύναμη εισαγωγής | AC90~240V |
| Κατανάλωση ισχύος | <10w> |
| Καθαρό βάρος | 4.5kg |
| Μέγεθος εμφάνισης | 19» το τυποποιημένο ράφι 1U τοποθετεί |
Οπτικός:
| Μήκος κύματος | 1310nm/1550nm/CWDM |
| Δύναμη παραγωγής | -6~-1dBm |
| Ευαισθησία Rx | <-18dbm> |
| Απόσταση μετάδοσης | Οπτικοηλεκτρονικό υβριδικό καλώδιο 300+m |
| Οπτικός συνδετήρας | Lemo |
SDI εισόδου-εξόδου:
| Σχήμα σημάτων | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Ποσοστό στοιχείων | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Εξίσωση καλωδίων |
Αυτόματο καλώδιο EQ (καλώδιο Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| Διεπαφή SDI | BNC 75 ωμ |
Ενδοσυνεννόηση:
| Οπτικός προσαρμοστής καμερών | |
| Διεπαφή | 5pin XLR (θηλυκό) |
| Μικρόφωνο | Mic εισαγωγές με βουβός και προ-amps-προ |
| Ακουστικό | με τον όγκο πάνω η κάτω |
| Ήχος PGM | Ισορροπημένος ήχος επιπέδων γραμμών έξω με τον όγκο πάνω η κάτω |
Έλεγχος:
| Οπτικός προσαρμοστής καμερών | |
| Διεπαφή | 3pin μίνι XLR |
| Παραγωγή | LED+/- |
| Οπτικός σταθμός βάσης | |
| Διεπαφή | DB25 (αρσενικό) |
Μακρινός:
| Οπτικός προσαρμοστής καμερών | |
| Διεπαφή | RJ45 |
| Στοιχεία | ethernet 10/100M |
| Οπτικός σταθμός βάσης | |
| Διεπαφή | RJ45 |
| Στοιχεία | ethernet 10/100M |
Λειτουργεί περιγραφή:
Μετατροπέας οπτικών ινών (συσκευή αποστολής σημάτων)
Α-κλειδαριά στο τέλος καμερών
Ίνα: Lemo το υβριδικό καλώδιο που τροφοδοτείται από από την πλευρά δεκτών,
εισαγωγή 3g/hd-SDI, 1 παραγωγή 2x SDI,
τηλεοπτική παραγωγή 1x CVBS (Genlock),
1x ενδοσυνεννόηση (η κάσκα, Mic εισαγωγή, η ακουστική παραγωγή επιπέδων γραμμών, η 5-καρφίτσα θηλυκό XLR)
ακουστική παραγωγή 1x PGM
1x μακρινός (10/100M Ethernet)
1x παραγωγή ελέγχου
1 Χ 4Pin XLR για την παραγωγή 12V
Κανένα κατώτατο σημείο δύναμης
Μετατροπέας οπτικών ινών (δέκτης)
ράφι 1x 19 το» 1U τοποθετεί στο τέλος βάσεων
Ίνα: Υβριδικό καλώδιο Lemo
παραγωγή 3g/hd-SDI 3x (δίδυμο SDI 1 ΈΞΩ, ενιαίο SDI 2 ΈΞΩ) και εισαγωγή 1CH 3G/HDSDI
τηλεοπτική εισαγωγή 1x CVBS (Genlock), 1 τηλεοπτικός βρόχος
1x Bidi έθιξε τον ήχο επιπέδων γραμμών, ακουστική εισαγωγή 1xPGM (1xDB25Connector),
1x μακρινός (10/100M Ethernet)
1x εισαγωγή ελέγχου

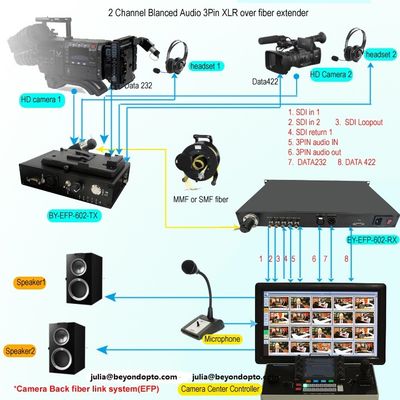

Διάγραμμα επιτροπής:
