Λεπτομέρειες:
|
| Τύπος: | EFP | χρήση: | FTTX |
|---|---|---|---|
| Εξουσιοδότηση: | 3 έτη | Εμπορικό σήμα: | πέρα |
| Αριθμός ινών: | 1. |

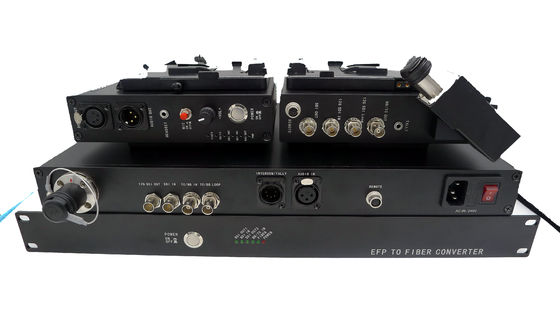

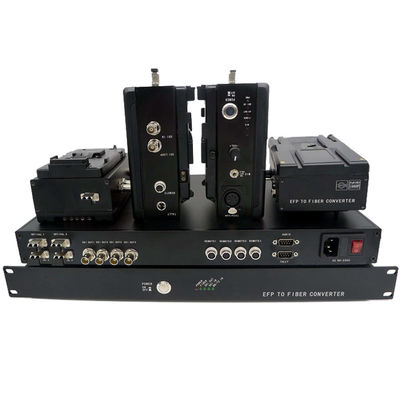

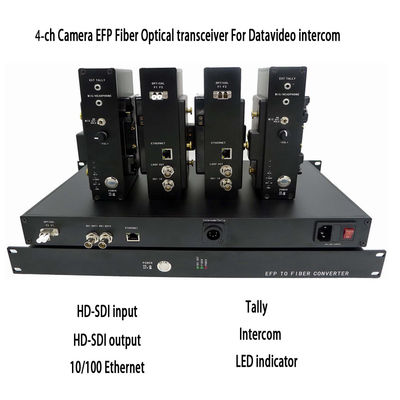

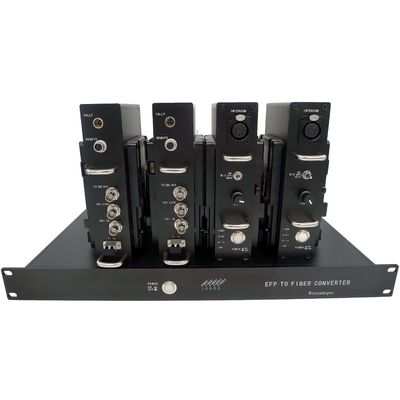

το Λ*$ΕΦΠ 4 CH στην ίνα για τη SONY hdw-750 περιλαμβάνει 4 οπτικούς προσαρμοστές καμερών και έναν οπτικό σταθμό βάσης (κανάλι 4). Το σύστημα μετέφερε ένα σήμα 3g/hd-SDI από τη κάμερα σειράς της Sony hdw-730 ή hdw-750 στο σταθμό βάσης, αντίστροφος τηλεοπτικός (SDI ή CVBS), στοιχεία τηλεχειρισμού (η διεπαφή 8 καρφιτσών της Sony, συνδέει τη Sony RCU/RCP rm-B150, rm-B170, rm-B750), ενδοσυνεννόηση (το τέλος καμερών μπορεί να είναι συνδεδεμένη επαγγελματική 4 καρφίτσα ή κάσκα 5 καρφιτσών XLR, τέλος OB μπορεί να είναι συνδεδεμένος κύριος σταθμός Clearcom ή ενδοσυνεννοήσεις RTS, κ.λπ.), έλεγχος (1 ή 2 χρώματα είναι προαιρετικά). Το σήμα Genlock, ο συγχρονισμός blackburst/trilevel ή ο χρονικός κώδικας είναι προαιρετικοί. Το σύστημα βάζει όλα τα σήματα που απαιτούνται για την παραγωγή πολυ-καμερών 3g/hd-SDI σε ένα SM/τους ΚΚ τακτικούς ή το υβριδικό καλώδιο ινών SMPTE, ασφαλίζοντας τη γερή, χωρίς προβλήματα συνδετικότητα σε οποιοδήποτε στούντιο ή τη μακρινή παραγωγή.
Χαρακτηριστικά γνωρίσματα
Προδιαγραφές:
Γενικός δείκτης
|
Temp εργασίας |
-25°C σε 55°C |
|
Temp αποθήκευσης |
-40°C σε 85°C |
|
υγρασία |
0 ~ 95% (non-condensing) |
|
Οπτικός προσαρμοστής καμερών |
|
|
Δύναμη εισαγωγής |
Συνεχές ρεύμα 11~19V |
|
Κατανάλωση ισχύος |
<8w> |
|
Καθαρό βάρος |
1kg |
|
Μέγεθος εμφάνισης |
188mm*116mm*45mm (χωρίς το β-υποστήριγμα/ποσό) |
|
Οπτικός σταθμός βάσης |
|
|
Δύναμη εισαγωγής |
AC90~240V |
|
Κατανάλωση ισχύος |
<20w> |
|
Καθαρό βάρος |
3kg |
|
Μέγεθος εμφάνισης |
19» το τυποποιημένο ράφι 1U τοποθετεί |
Οπτικός:
|
Μήκος κύματος |
1310nm/1550nm/CWDM |
|
Δύναμη παραγωγής |
-6~-1dBm |
|
Ευαισθησία Rx |
<-18dbm> |
|
Απόσταση μετάδοσης |
SM ίνα 10+km, ίνα 300m ΚΚ |
|
Οπτικός συνδετήρας |
ΔΊΔΥΜΟ Dul LC το /FC/ST/SC/ Lemo 3K.93C/Neutrik OpticalCON |
SDI εισόδου-εξόδου:
|
Σχήμα σημάτων |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Ποσοστό στοιχείων |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Εξίσωση καλωδίων |
Αυτόματο καλώδιο EQ (καλώδιο Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
Διεπαφή SDI |
BNC 75 ωμ |
Ενδοσυνεννόηση:
|
Οπτικός προσαρμοστής καμερών |
|
|
Διεπαφή |
4pin XLR (αρσενικό) το /5pin XLR (θηλυκό) |
|
Μικρόφωνο |
Mic εισαγωγές με βουβός και προ-amps-προ |
|
Ακουστικό |
Με τον ενισχυτή και τον όγκο πάνω η κάτω |
|
Οπτικός σταθμός βάσης |
|
|
Διεπαφή |
θηλυκό/αρσενικό 3pin XLR: Ήχος κομματικών γραμμών για τον κύριο σταθμό Clearcom ή ενδοσυνεννοήσεων RTS DB9 (αρσενικό): Ακουστικές εισαγωγή και παραγωγή επιπέδων γραμμών |
Έλεγχος:
|
Οπτικός προσαρμοστής καμερών |
|
|
Διεπαφή |
4pin κεφάλι ή 3pin μίνι XLR αέρα |
|
Παραγωγή |
Ξηρά περάτωση επαφών ή υγρό LED+/- |
|
Σε: απότομα ή οδηγήσεις επάνω Από: ανοικτός ή οδηγήσεις μακριά |
|
|
Οπτικός σταθμός βάσης |
|
|
Διεπαφή |
DB9 (αρσενικό) |
|
Εισαγωγή |
Ξηρό περάτωση επαφών ή TTL Σε: απότομα GND ή TTL χαμηλό Από: ανοικτός ή TTL υψηλός |
Μακρινός:
|
Οπτικός προσαρμοστής καμερών |
|
|
Διεπαφή |
Διεπαφή καρφιτσών 8 της Sony ή 10 καρφιτσών της Panasonic |
|
Στοιχεία |
RS422 το /RS232/RS485 |
|
Οπτικός σταθμός βάσης |
|
|
Διεπαφή |
Διεπαφή καρφιτσών 8 της Sony ή 10 καρφιτσών της Panasonic |
|
Στοιχεία |
RS422 το /RS232/RS485 |
