Λεπτομέρειες:
|
| Τύπος: | Μετατροπέας οπτικών ινών | χρήση: | FTTX |
|---|---|---|---|
| Εξουσιοδότηση: | 3 έτη | Αριθμός ινών: | 1. |

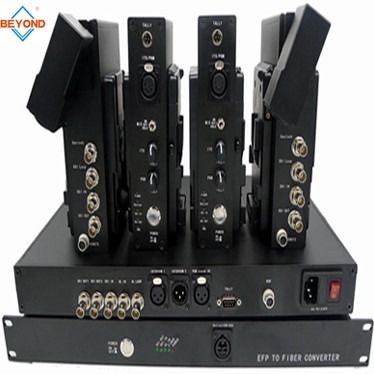

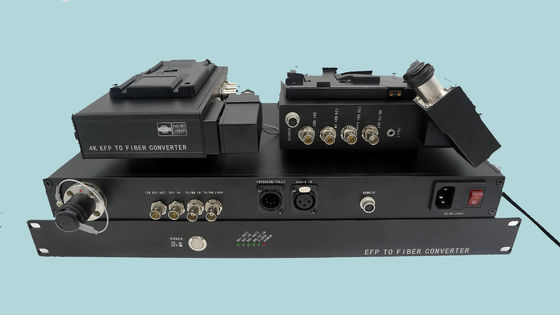

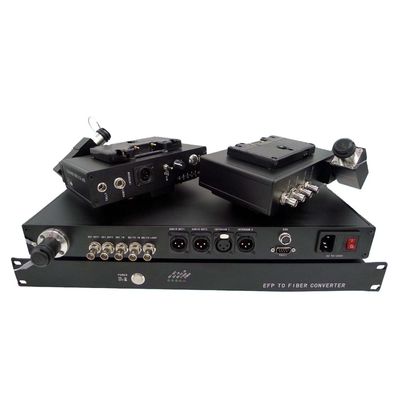

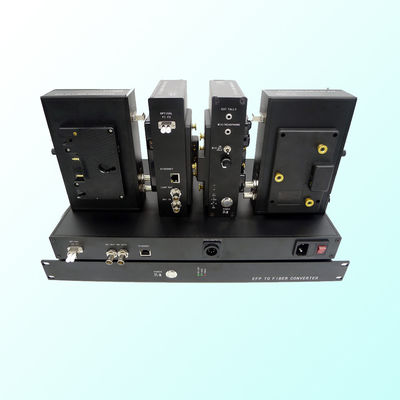

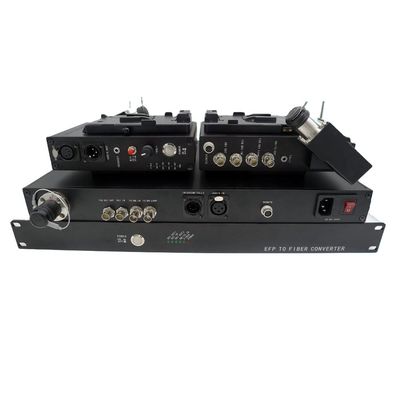

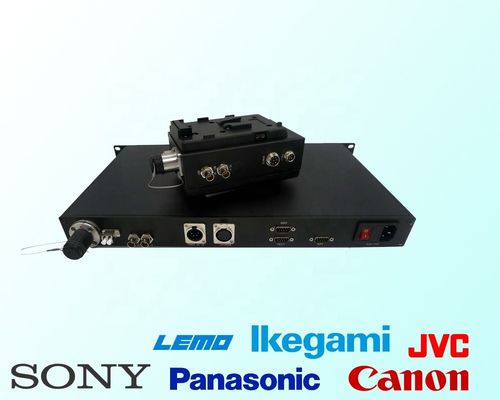

Το Λ*$ΕΦΠ στο μετατροπέα ινών περιλαμβάνει έναν οπτικό προσαρμοστή καμερών και έναν οπτικό σταθμό βάσης. Το σύστημα μετέφερε ένα σήμα 3g/hd-SDI από τη κάμερα στο σταθμό βάσης και τα στοιχεία τηλεοπτικού (3g/hd-SDI ή CVBS), τηλεχειρισμού μιας επιστροφής, genlock, η ενδοσυνεννόηση, ο έλεγχος, ο ήχος και 10/100M Ethernet παρέχονται επίσης. Το σύστημα βάζει όλα τα σήματα που απαιτούνται για την παραγωγή πολυ-καμερών 3g/hd-SDI επάνω σε ένα SM/τους ΚΚ τακτικούς ή το υβριδικό καλώδιο ινών SMPTE, ασφαλίζοντας τη γερή, χωρίς προβλήματα συνδετικότητα σε οποιοδήποτε στούντιο ή τη μακρινή παραγωγή.
Χαρακτηριστικά γνωρίσματα
Προδιαγραφές:
Γενικός δείκτης
|
Temp εργασίας |
-25°C σε 55°C |
|
Temp αποθήκευσης |
-40°C σε 85°C |
|
υγρασία |
0 ~ 95% (non-condensing) |
|
Οπτικός προσαρμοστής καμερών |
|
|
Δύναμη εισαγωγής |
Συνεχές ρεύμα 12~19V |
|
Κατανάλωση ισχύος |
10W |
|
Καθαρό βάρος |
1kg |
|
Μέγεθος εμφάνισης |
160mm*100mm*44mm (χωρίς το β-υποστήριγμα/ποσό) |
|
Οπτικός σταθμός βάσης |
|
|
Δύναμη εισαγωγής |
AC90~240V |
|
Κατανάλωση ισχύος |
10W |
|
Καθαρό βάρος |
3kg |
|
Μέγεθος εμφάνισης |
19» το τυποποιημένο ράφι 1U τοποθετεί |
Οπτικός:
|
Μήκος κύματος |
1310nm/1550nm/CWDM |
|
Δύναμη παραγωγής |
-6~-1dBm |
|
Ευαισθησία Rx |
<-18dbm> |
|
Απόσταση μετάδοσης |
SM ίνα 10+km, ίνα 300m ΚΚ |
|
Οπτικός συνδετήρας |
Dul LC το /FC/ST/SC/MX/ Lemo/Neutrik (προαιρετικό) |
SDI εισόδου-εξόδου:
|
Σχήμα σημάτων |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Ποσοστό στοιχείων |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Εξίσωση καλωδίων |
Αυτόματο καλώδιο EQ (καλώδιο Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
Διεπαφή SDI |
BNC 75 ωμ |
Ενδοσυνεννόηση:
|
Οπτικός προσαρμοστής καμερών |
|
|
Διεπαφή |
γρύλος κασκών 4pin XLR (αρσενικό) το /5pin XLR (θηλυκό)/3.5mm |
|
Μικρόφωνο |
Mic εισαγωγές με βουβός και προ-amps-προ |
|
Ακουστικό |
με τον όγκο πάνω η κάτω |
|
Οπτικός σταθμός βάσης |
|
|
Διεπαφή |
Εισαγωγή: θηλυκό 3pin XLR, παραγωγή: αρσενικό ή 5pin XLR 3pin XLR ή γρύλος κασκών 3.5mm |
|
Ακουστικός |
Επίπεδο γραμμών ισορροπίας ή ανισορροπίας |
Έλεγχος:
|
Οπτικός προσαρμοστής καμερών |
|
|
Διεπαφή |
4pin κεφάλι ή 3pin μίνι XLR αέρα |
|
Παραγωγή |
Ξηρά περάτωση επαφών ή υγρό +12V |
|
Σε: απότομα ή +12V Από: ανοικτός ή 0V |
|
|
Οπτικός σταθμός βάσης |
|
|
Διεπαφή |
DB9 (αρσενικό) |
|
Εισαγωγή |
Ξηρά περάτωση επαφών ή υγρός |
|
Σε: απότομα GND ή TTL χαμηλό από: ανοικτός ή TTL υψηλός |
|
Μακρινός:
|
Οπτικός προσαρμοστής καμερών |
|
|
Διεπαφή |
8pin κεφάλι αέρα ή μακρινή διεπαφή 8pin Sony |
|
Στοιχεία |
RS422 το /RS232/RS485 |
|
Οπτικός σταθμός βάσης |
|
|
Διεπαφή |
DB9 (αρσενικό) ή μακρινή διεπαφή 8pin Sony |
|
Στοιχεία |
RS422 το /RS232/RS485 |
Ethernet:
|
Τρόπος εργασίας |
Πλήρης - διπλός/ημιαμφίδρομος |
|
Ποσοστό στοιχείων |
10/100Mbps (ΑΥΤΟΜΑΤΟΣ) |
|
τερματικό σύνδεσης |
RJ45 |
