προσαρμοστής οπτικής ίνας καμερών με το σύστημα Λ*$ΕΦΠ CCU PGM Ethemet

Περιγραφή προϊόντων

Το Λ*$ΕΦΠ στην ίνα με PGM Ethernet περιλαμβάνει έναν οπτικό προσαρμοστή καμερών και έναν οπτικό σταθμό βάσης. Το σύστημα μετέφερε 2 CH 3g/hd-SDI
σήμα από τη κάμερα σε σταθμό βάσης, 1 CH αντίστροφο 3g/hd-SDI, PGM, Genlock ή TC/BB, 10/100M Ethernet, ενδοσυνεννόηση (τέλος καμερών
μπορέστε να είστε συνδεδεμένη επαγγελματική καρφίτσα 4 ή η κάσκα 5 καρφιτσών XLR, τέλος OB μπορεί να είναι συνδεδεμένος κύριος σταθμός ενδοσυνεννοήσεων), έλεγχος (ένα χρώμα ή δύο
τα χρώματα μπορούν να επιλεχτούν), μακρινή παροχή ηλεκτρικού ρεύματος καμερών (συνεχές ρεύμα 15V μέχρι 150 Watt). Το σύστημα βάζει όλα τα σήματα που απαιτούνται για
παραγωγή πολυ-καμερών 3g/hd-SDI σε ένα SM τακτικό ή το υβριδικό καλώδιο SMPTE, που ασφαλίζει τη γερή, χωρίς προβλήματα συνδετικότητα σε οποιοδήποτε στούντιο
ή μακρινή παραγωγή.

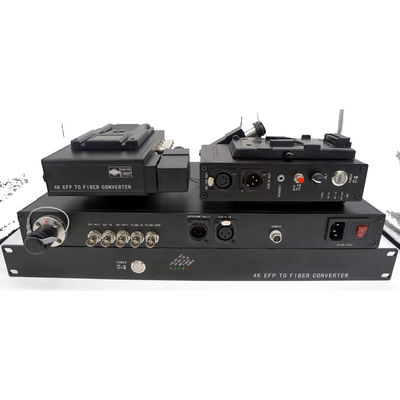

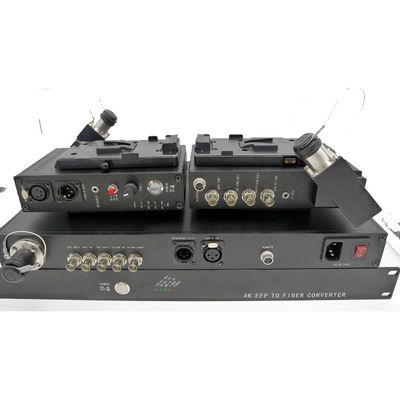

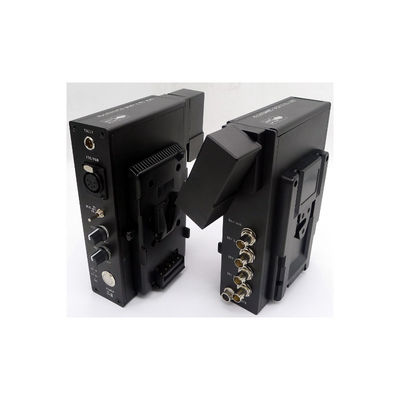

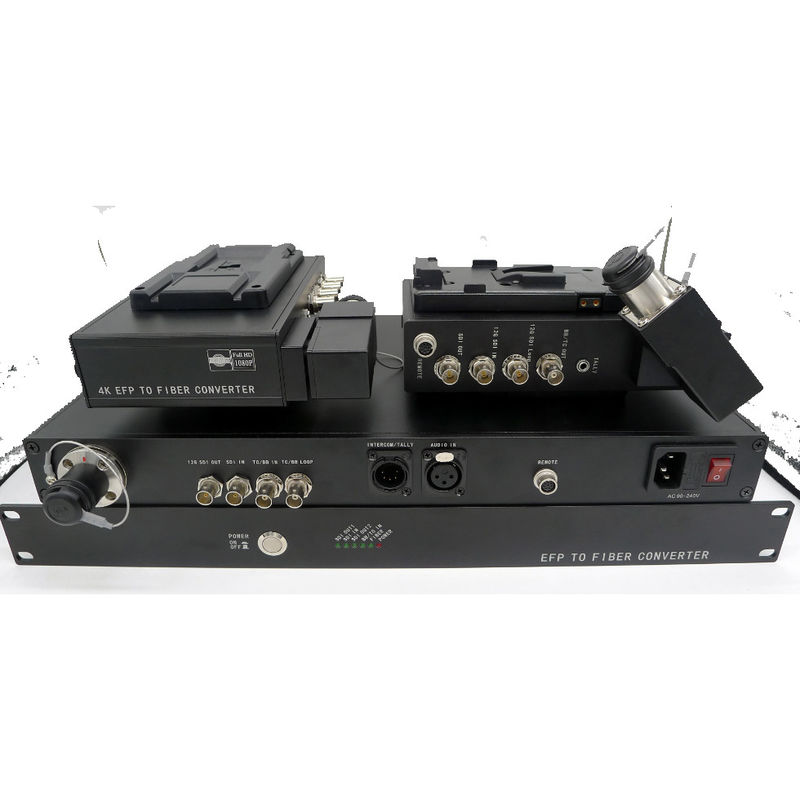

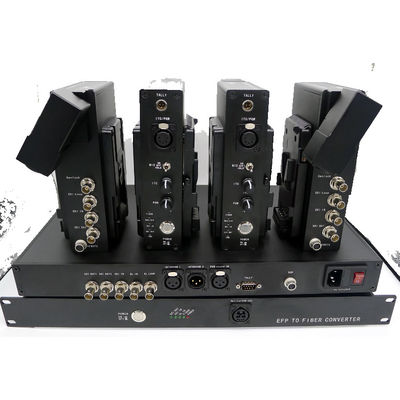

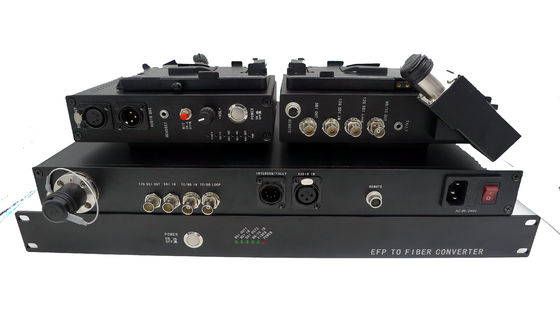

Λεπτομερείς εικόνες

Χαρακτηριστικά γνωρίσματα

1. 2 CH μπροστινά και 1 CH αντίστροφο SDI
2. Χειριστείτε όλα τα παθολογικά σχέδια
3. Αυτόματη εξίσωση καλωδίων για να εξασφαλίσει ακεραιότητα σημάτων
4. 3g/hd/sd-SDI εισάγετε την αυτόματη αναγνώριση, υποστήριξη 270Mbit/s - 2.97Gbit/s σύμφωνα με SMPTE 424M, SMPTE 292M και SMPTE 259M
5. Mic εισαγωγές με βουβός και προ-amps-προ
6. Ακουστικό με τον όγκο PGM/ενδοσυνεννοήσεων πάνω η κάτω
7. 10/100M Ethernet
8. Παραγωγή ελέγχου LED+/- ή ξηρά περάτωση επαφών προαιρετική
Το προαιρετικό, ανώτερο πιάτο μπαταριών πιάτων μπαταριών β-υποστηριγμάτων ή ποσού μπορεί να αλλάξουν στο heatsink
9. Το Genlock ή TC/BB είναι επίσης διαθέσιμο
10. Μακρινή παροχή ηλεκτρικού ρεύματος καμερών (συνεχές ρεύμα 15V μέχρι 150 Watt), με την προστασία ανίχνευσης εισαγωγής
Προδιαγραφές:
Γενικός δείκτης

Temp εργασίας
-25°C σε 55°C
Temp αποθήκευσης
-40°C σε 85°C
υγρασία
0 ~ 95% (non-condensing)
Οπτικός προσαρμοστής καμερών
Δύναμη εισαγωγής
Συνεχές ρεύμα 11~19V
Κατανάλωση ισχύος
<12w> Καθαρό βάρος
1kg
Μέγεθος εμφάνισης
188mm*116mm*45mm (χωρίς το β-υποστήριγμα/ποσό)
Οπτικός σταθμός βάσης
Δύναμη εισαγωγής
AC90~240V
Κατανάλωση ισχύος
<12w> Καθαρό βάρος
3kg
Μέγεθος εμφάνισης
19» το τυποποιημένο ράφι 1U τοποθετεί

ΟΠΤΙΚΟΣ:

Μήκος κύματος
1310nm/1550nm/CWDM
Δύναμη παραγωγής
-6~-1dBm
Ευαισθησία Rx
<-18dbm> Απόσταση μετάδοσης
Υβριδικό καλώδιο 300+m SMPTE
Οπτικός συνδετήρας
ΔΊΔΥΜΟ Lemo SMPTE 304/Neutrik OpticalCON

SDI ΕΙΣΌΔΟΥ-ΕΞΌΔΟΥ:

Σχήμα σημάτων
SMPTE 424M, SMPTE 292M, SMPTE 259M
Ποσοστό στοιχείων
270Mbit/s - 1.48Gbit/s - 3Gbit/s
Εξίσωση καλωδίων
Αυτόματο καλώδιο EQ (καλώδιο Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
Διεπαφή SDI
BNC 75 ωμ

GENLOCK/TC/BB

Αριθμός καναλιών
1+1
Εισόδου-εξόδου σύνθετη αντίσταση
BNC 75Ω (ανισορροπία)
Εισόδου-εξόδου τάση
1.0Vp-π
Διαφορικό κέρδος
<> Διαφορική φάση
<> SNR
>60dB

ΕΝΔΟΣΥΝΕΝΝΟΗΣΗ

Οπτικός προσαρμοστής καμερών
Διεπαφή
γρύλος κασκών 4pin XLR (αρσενικό) το /5pin XLR (θηλυκό)/3.5mm
Μικρόφωνο
Mic εισαγωγές με βουβός και προ-amps-προ
Ακουστικό
με τον όγκο πάνω η κάτω
Οπτικός σταθμός βάσης
Διεπαφή
θηλυκό/αρσενικό 3pin XLR: Ήχος κομματικών γραμμών για τον κύριο σταθμό Clearcom και ενδοσυνεννοήσεων RTS
DB25 (θηλυκό): Το επίπεδο γραμμών ισορρόπησε την ακουστικές εισαγωγή και την παραγωγή,

PGM:

Οπτικός προσαρμοστής καμερών
Διεπαφή
γρύλος κασκών 4pin XLR (αρσενικό) το /5pin XLR (θηλυκό)/3.5mm
Ακουστικό
με τον όγκο πάνω η κάτω
Οπτικός σταθμός βάσης
Διεπαφή
θηλυκό 3pin XLR ή DB25 (θηλυκό): Το επίπεδο γραμμών ισορρόπησε την ακουστική εισαγωγή

ΕΛΕΓΧΟΣ:

Οπτικός προσαρμοστής καμερών
Διεπαφή
4pin κεφάλι ή 3pin μίνι XLR αέρα
Παραγωγή
Ξηρά περάτωση επαφών ή υγρό LED+/-
Σε: απότομα ή οδηγήσεις επάνω
Από: ανοικτός ή οδηγήσεις μακριά
Οπτικός σταθμός βάσης
Διεπαφή
DB9 (αρσενικό)
Εισαγωγή

Ξηρό περάτωση επαφών ή TTL

Σε: απότομα GND ή TTL χαμηλό από: ανοικτός ή TTL υψηλός

Ethernet:

Τρόπος εργασίας

Πλήρης - διπλός/ημιαμφίδρομος
Ποσοστό στοιχείων

10/100Mbps (ΑΥΤΟΜΑΤΟΣ)
τερματικό σύνδεσης

RJ45
