Λεπτομέρειες:
|
| Τύπος: | Βίντεο ti Fiber | χρήση: | Βίντεο στο Fiber |
|---|---|---|---|
| Αριθμός ινών: | 1 | Λιμένας: | ΧΟΝΓΚ ΚΟΝΓΚ |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
· 1 τηλεοπτική και ακουστική μετάδοση καναλιών του ψηφιακού τηλεοπτικού σήματος πέρα από την οπτική ίνα
· Παθολογικό σχέδιο λαβών
· Αυτόματη εξίσωση καλωδίων για να εξασφαλίσει ακεραιότητα σημάτων
· Αυτόματο 270Mbit/s - 1.48Gbit/s - 3Gbit/s
· Τύπος σημάτων υποστήριξης: 270Mbit/s σε 3Gbit/s σύμφωνα με τα πρότυπα SMPTE 424M, SMPTE 292M και SMPTE 259M
· Μακροχρόνια ικανότητα μετάδοσης τουλάχιστον 10 χλμ (6,2 μίλια)
· Εισαγωγή δύναμης τελικών φραγμών για τη βιομηχανική εφαρμογή
·Καυτή ανταλλαγή υποστηρίξεων και καυτή σύνδεση
·Μονοκατευθυντική οπτική σύνδεση τρόπου LC/PC ενιαία
ΠΕΡΙΓΡΑΦΗ

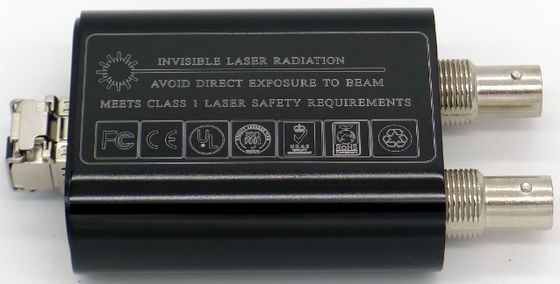

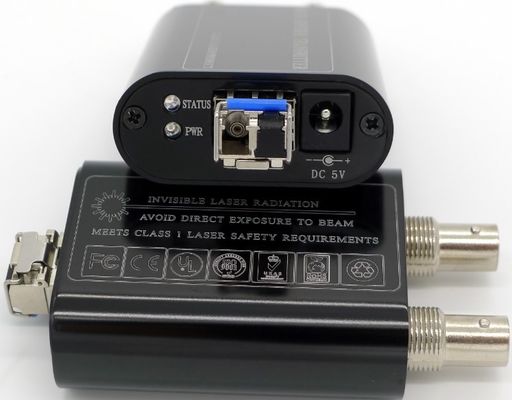

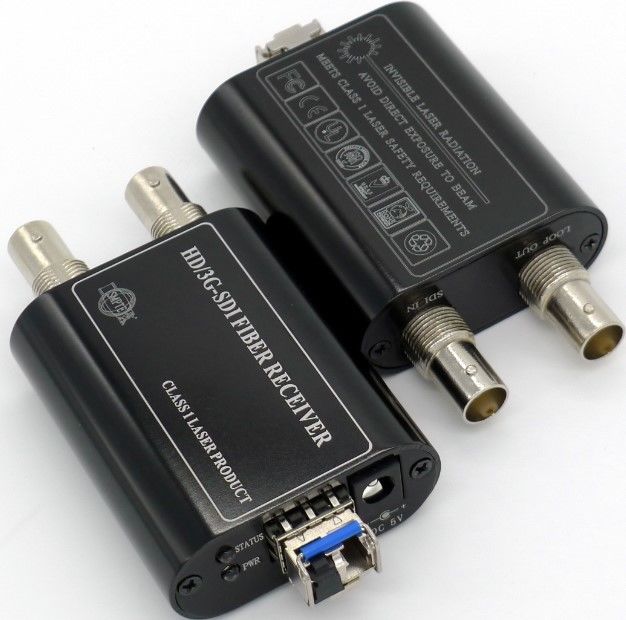

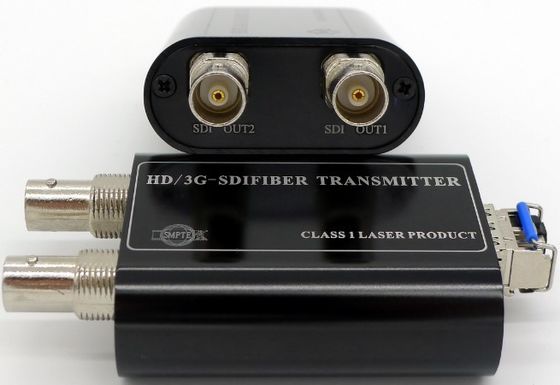

Ο τηλεοπτικός μετατροπέας ινών σειράς SDI είναι μια ιδανική και οικονομική λύση για τις εφαρμογές ραδιοφωνικής αναμετάδοσης ή επιτήρησης. Λαμβάνει μια ηλεκτρική εισαγωγή hd-SDI, μετατρέπει τέλεια το ηλεκτρικό σήμα SDI στο ενιαίο οπτικό SDI σήμα τρόπου. Υποστηρίζει την εικόνα μετάδοσης SDTV (143-540Mbps), της HDTV (1.485Gbps) και της HDTV (3GBP, 1080p60).
Και η συσκευή αποστολής σημάτων και ο δέκτης παρέχουν την εξίσωση και στη μονάδα εισαγωγής προκειμένου να αναδημιουργηθεί του σήματος για τη συνεπή ποιότητα. Εκτός αυτού, με προηγμένη τη Transwan τεχνολογία ινών, το SDI μπορεί εύκολα να περάσει το παθολογικό σχέδιο για να αποδείξει την πλήρη μετάδοσή του.
ΕΦΑΡΜΟΓΗ
Γραφικές παραστάσεις επιτροπής και σύνδεσης
Προδιαγραφές:
|
SDI εισόδου-εξόδου |
||
|
Σχήμα σημάτων |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
Ποσοστό στοιχείων |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
Εξίσωση καλωδίων |
Αυτόματο καλώδιο EQ (καλώδιο Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
Διεπαφή SDI |
BNC 75 ωμ |
|
|
Διεπαφή ινών |
LC/PC |
|
|
Αριθμός καναλιού tranmitter |
1 |
|
|
Μήκος κύματος συσκευών αποστολής σημάτων |
Πρότυπα 1310 NM (1550 NM προαιρετικό, μήκος κύματος CWDM προαιρετικό) |
|
|
Δύναμη παραγωγής συσκευών αποστολής σημάτων |
-9~-3dBm (0±3dBm προαιρετικό) |
|
|
Αριθμός παραγωγής δεκτών |
1 |
|
|
Ευαισθησία δεκτών |
-18 dBm dBm ~0 |
|
|
Γενικός δείκτης |
||
|
Δύναμη εισαγωγής |
Συνεχές ρεύμα 5 Β ή 12V |
|
|
Κατανάλωση ισχύος |
Συσκευή αποστολής σημάτων: 1.8W δέκτης: 1.5W |
|
|
Temp εργασίας |
-20°Cσε 70°C |
|
|
Temp αποθήκευσης |
-40 °C σε 85°C |
|
|
υγρασία |
0 ~ 95% (non-condensing) |
|
|
Υλικό περίπτωσης |
Αργίλιο |
|
|
Καθαρό βάρος |
210γ το /pair (με την παροχή ηλεκτρικού ρεύματος 440g/pair) |
|
