Λεπτομέρειες:
|
| Τύπος: | Μετατροπέας SDI σε Fiber | χρήση: | Broad casting |
|---|---|---|---|
| Μετάδοση SDI σε μεγάλες αποστάσεις: | 20 χλμ | Αριθμός ινών: | 2 |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
· 1 κανάλι SDI και μετάδοση Ethernet του ψηφιακού τηλεοπτικού σήματος πέρα από την οπτική ίνα
· Παθολογικό σχέδιο λαβών
· Αυτόματη εξίσωση καλωδίων για να εξασφαλίσει ακεραιότητα σημάτων
· Αυτόματο 270Mbit/s - 1.48Gbit/s - 3Gbit/s
· Τύπος σημάτων υποστήριξης: 270Mbit/s σε 3Gbit/s σύμφωνα με τα πρότυπα SMPTE 424M, SMPTE 292M και SMPTE 259M
· Μακροχρόνια ικανότητα μετάδοσης τουλάχιστον 10 χλμ (6,2 μίλια)
· Εισαγωγή δύναμης τελικών φραγμών για τη βιομηχανική εφαρμογή
ΠΕΡΙΓΡΑΦΗ

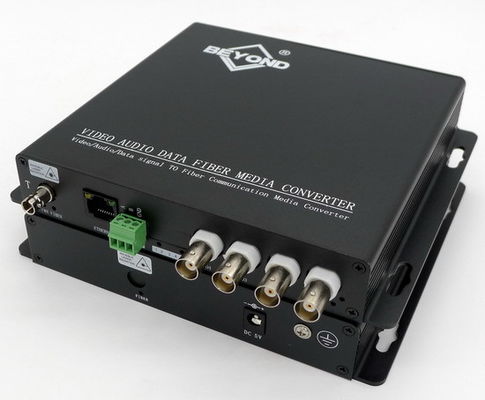

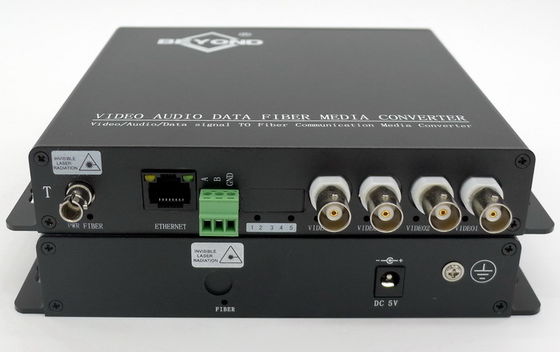

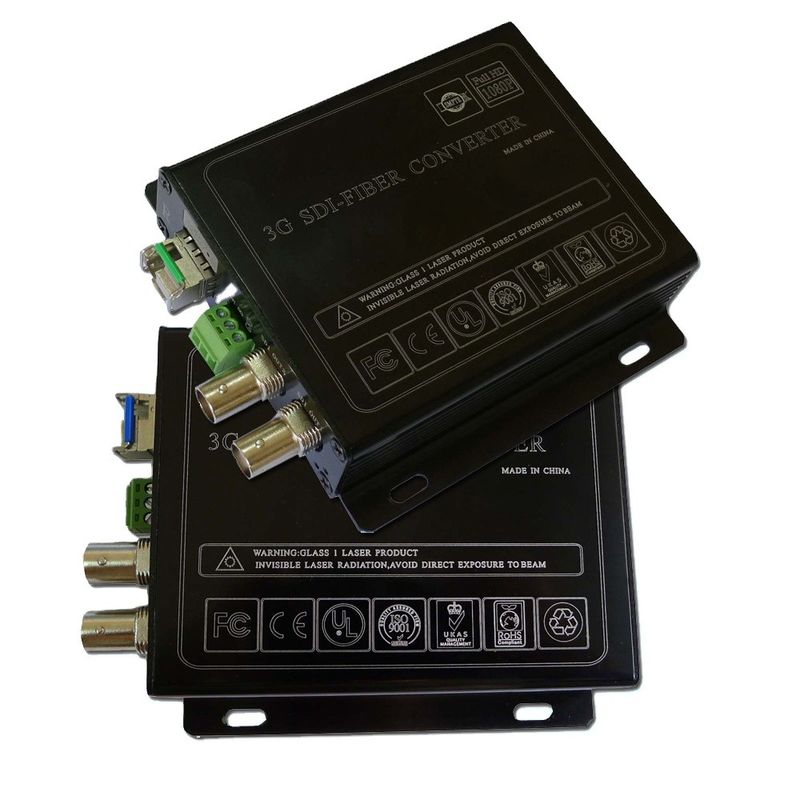

Ο τηλεοπτικός μετατροπέας ινών σειράς SDI είναι μια ιδανική και οικονομική λύση για τις εφαρμογές ραδιοφωνικής αναμετάδοσης ή επιτήρησης. Λαμβάνει μια ηλεκτρική εισαγωγή hd-SDI, μετατρέπει τέλεια το ηλεκτρικό σήμα SDI στο ενιαίο οπτικό SDI σήμα τρόπου. Υποστηρίζει την εικόνα μετάδοσης SDTV (143-540Mbps), της HDTV (1.485Gbps) και της HDTV (3Gbps, 1080p60).
Και η συσκευή αποστολής σημάτων και ο δέκτης παρέχουν την εξίσωση και στη μονάδα εισαγωγής προκειμένου να αναδημιουργηθεί του σήματος για τη συνεπή ποιότητα. Οι ηλεκτρονικές και οπτικές ρυθμίσεις δεν απαιτούνται ποτέ. Οι δείκτες των οδηγήσεων παρέχονται για αμέσως τη θέση συστημάτων παρακολούθησης. Οι συσκευές είναι διαθέσιμες για είτε την αυτόνομη είτε εγκατάσταση ράφι-υποστηριγμάτων, η οποία είναι κατάλληλη για το διαφορετικό εργασιακό περιβάλλον.
ΠΡΟΔΙΑΓΡΑΦΗ
Opitcal:
|
Μήκος κύματος |
1310nm&1470nm~1610nm |
|
Δύναμη παραγωγής |
-8~-3dBm/-3~+2dBm |
|
Οπτική ίνα |
50/125u πολλαπλού τρόπου, 62.5/125u πολλαπλού τρόπου, ενιαίος τρόπος 9/125u |
|
Ευαισθησία Rx |
-18dBm |
|
Οπτικός συνδετήρας |
FC/ST/SC |
|
Απόσταση |
0~500M (ΚΚ)/0~10KM (SM) |
Ethernet:
|
Τρόπος εργασίας |
Πλήρης - διπλός/ημιαμφίδρομος |
|
Ποσοστό στοιχείων |
10/100Mbps (ΑΥΤΟΜΑΤΟΣ) |
|
τερματικό σύνδεσης |
RJ45 |
RS485 στοιχεία:
|
Πρωτόκολλο στοιχείων |
RS485 |
|
Ποσοστό στοιχείων |
0~200 Kbps |
|
Ποσοστό λάθους |
< 10-9=""> |
|
Συνδετήρας |
Τυποποιημένος τελικός μόλυβδος |
Βίντεο:
|
Εισαγωγή SDI |
||
|
Τύπος SDI σημάτων |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
Ποσοστά στοιχείων |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
Εξίσωση καλωδίων |
Αυτόματο καλώδιο EQ (καλώδιο Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
Συνδετήρας |
BNC 75 ωμ |
|
|
Γενικός: |
||
|
Δύναμη εισαγωγής |
12V συνεχές ρεύμα |
|
|
Κατανάλωση ισχύος (μέγιστο) |
<5w> |
|
|
Λειτουργούσα θερμοκρασία |
0°C σε 55°C |
|
|
Θερμοκρασία αποθήκευσης |
-40°C σε 85°C |
|
|
Λειτουργούσα υγρασία |
0 ~ 95% (non-condensing) |
|
|
Καθαρό βάρος |
1.5KG ανά ζευγάρι |
|
|
Διάσταση |
175mm×154mm×30mm |
|
|
Υλικό περίπτωσης |
Αργίλιο |
|
Διάγραμμα σύνδεσης συστημάτων
