Λεπτομέρειες:
|
| Τύπος: | Μετατροπέας ινών |
|---|
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
· 1 τηλεοπτική και ακουστική μετάδοση καναλιών του ψηφιακού τηλεοπτικού σήματος πέρα από την οπτική ίνα
· Παθολογικό σχέδιο λαβών
· Αυτόματη εξίσωση καλωδίων για να εξασφαλίσει ακεραιότητα σημάτων
· Αυτόματο 270Mbit/s - 1.48Gbit/s - 3Gbit/s
· Τύπος σημάτων υποστήριξης: 270Mbit/s σε 3Gbit/s σύμφωνα με τα πρότυπα SMPTE 424M, SMPTE 292M και SMPTE 259M
·Άμεσα συμβατά με τη κάμερα hd-SDI τα συστήματα και υποστηρίζουν rs-485 πρωτόκολλα στοιχείων
· Μακροχρόνια ικανότητα μετάδοσης τουλάχιστον 20 χλμ (6,2 μίλια)
· Εισαγωγή δύναμης τελικών φραγμών για τη βιομηχανική εφαρμογή
·Καυτή ανταλλαγή υποστηρίξεων και καυτή σύνδεση
·Μονοκατευθυντική οπτική σύνδεση τρόπου LC/PC ενιαία

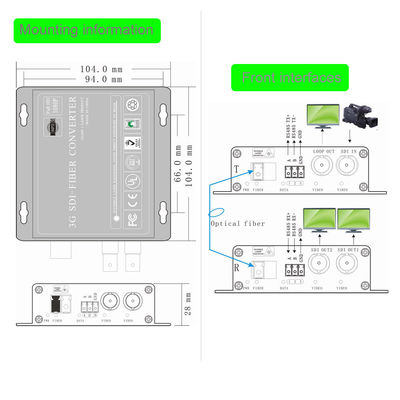

·Αυτόνομος τύπος ή κάρτα-τύπος που εγκαθίσταται σε 19 " “πλαίσια ράφι-υποστηριγμάτων 2U ή 4U.
ΠΕΡΙΓΡΑΦΗ

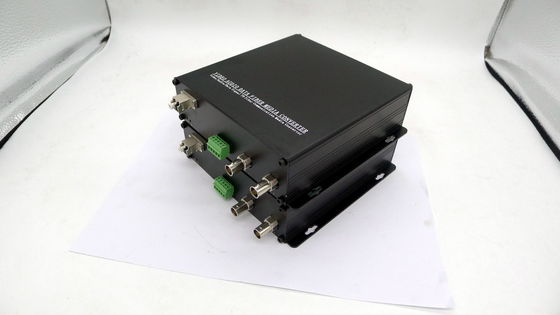

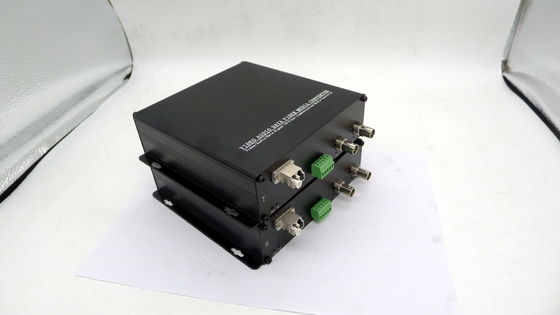

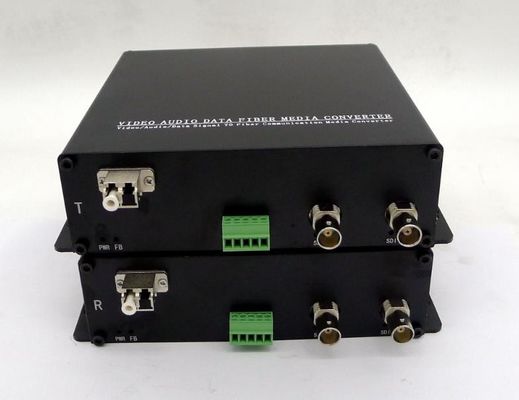

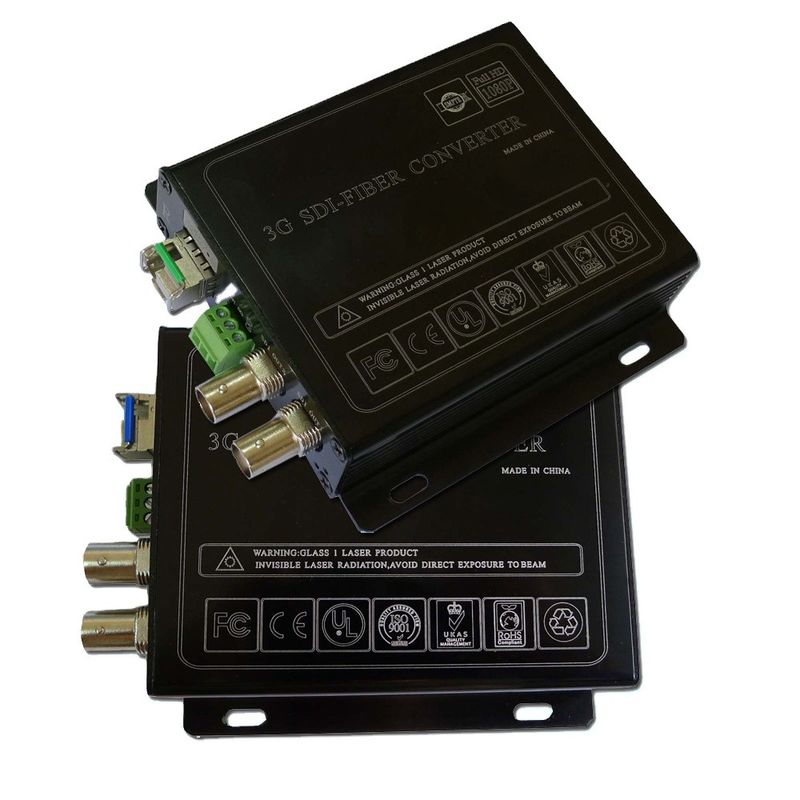

Ο τηλεοπτικός μετατροπέας ινών σειράς SDI είναι μια ιδανική και οικονομική λύση για τις εφαρμογές ραδιοφωνικής αναμετάδοσης ή επιτήρησης. Λαμβάνει μια ηλεκτρική εισαγωγή hd-SDI, μετατρέπει τέλεια το ηλεκτρικό σήμα SDI στο ενιαίο οπτικό SDI σήμα τρόπου. Υποστηρίζει την εικόνα μετάδοσης SDTV (143-540Mbps), της HDTV (1.485Gbps) και της HDTV (3Gbps, 1080p60).
Και η συσκευή αποστολής σημάτων και ο δέκτης παρέχουν την εξίσωση και στη μονάδα εισαγωγής προκειμένου να αναδημιουργηθεί του σήματος για τη συνεπή ποιότητα. Εκτός αυτού, με την προηγμένη τεχνολογία ινών, το SDI μπορεί εύκολα να περάσει το παθολογικό σχέδιο για να αποδείξει την πλήρη μετάδοσή του.

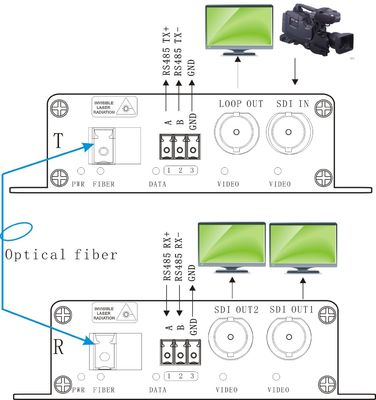

Ο τηλεοπτικός μετατροπέας ινών σειράς SDI χρησιμοποιείται χαρακτηριστικά στις εφαρμογές όπου οι κάμερες έχουν τις ικανότητες P/T/Z. Το έτοιμο προς χρήση σχέδιο εξασφαλίζει την ευκολία της εγκατάστασης και της λειτουργίας. Οι ηλεκτρονικές και οπτικές ρυθμίσεις δεν απαιτούνται ποτέ. Οι δείκτες των οδηγήσεων παρέχονται για αμέσως τη θέση συστημάτων παρακολούθησης. Οι συσκευές είναι διαθέσιμες για είτε την αυτόνομη είτε εγκατάσταση ράφι-υποστηριγμάτων, η οποία είναι κατάλληλη για το διαφορετικό εργασιακό περιβάλλον.
ΠΡΟΔΙΑΓΡΑΦΗ
Οπτικός:
|
Μήκος κύματος |
149nm/1310nm |
|
Δύναμη παραγωγής |
-3~+2dBm |
|
Οπτική ίνα |
9/125u ενιαίος τρόπος |
|
Ευαισθησία Rx |
-18dBm |
|
Οπτικός συνδετήρας |
LC |
|
Απόσταση |
0~40KM |
Στοιχεία:
|
Πρωτόκολλο στοιχείων |
Αντίστροφο RS485 |
|
Ποσοστό στοιχείων |
0~200 Kbps |
|
Ποσοστό λάθους |
< 10="">-9 |
|
Συνδετήρας |
Τυποποιημένος τελικός μόλυβδος |
Βίντεο:
|
Εισαγωγή SDI |
||
|
Τύπος SDI σημάτων |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
Ποσοστά στοιχείων |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
Εξίσωση καλωδίων |
Αυτόματο καλώδιο EQ (καλώδιο Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
Συνδετήρας |
BNC 75 ωμ |
|
|
Γενικός: |
||
|
Δύναμη εισαγωγής |
5 ΣΥΝΕΧΈΣ ΡΕΎΜΑ Β |
|
|
Κατανάλωση ισχύος (μέγιστο) |
3W |
|
|
Λειτουργούσα θερμοκρασία |
0°C σε 55°C |
|
|
Θερμοκρασία αποθήκευσης |
-10°C σε 70°C |
|
|
Λειτουργούσα υγρασία |
0 ~ 95% (non-condensing) |
|
|
Καθαρό βάρος |
310g ανά ζευγάρι |
|
|
Υλικό περίπτωσης |
Αργίλιο |
|
