Λεπτομέρειες:
|

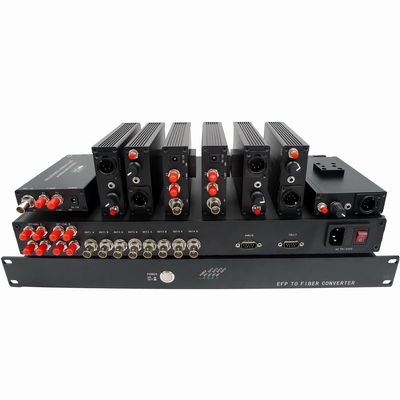

Απλό σύστημα ινών καμερών Λ*$ΕΦΠ

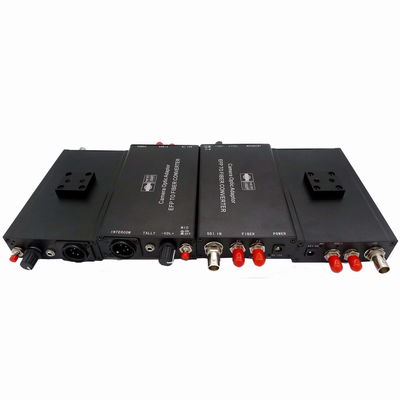

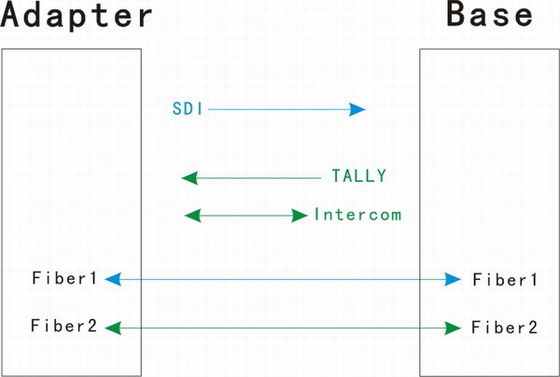

Το απλό Λ*$ΕΦΠ στην ίνα περιλαμβάνει έναν οπτικό προσαρμοστή καμερών και έναν οπτικό σταθμό βάσης. Το σύστημα μετέφερε 1 σήμα CH 3g/hd-SDI από τη κάμερα στο σταθμό βάσης, ενδοσυνεννόηση (το τέλος καμερών μπορεί να είναι συνδεδεμένη επαγγελματική 4 καρφίτσα ή κάσκα 5 καρφιτσών XLR, τέλος OB μπορεί να είναι συνδεδεμένος κύριος σταθμός ενδοσυνεννοήσεων), έλεγχος (ένα χρώμα ή δύο χρώματα μπορεί να επιλεχτεί). Το σύστημα βάζει όλα τα σήματα που απαιτούνται για την παραγωγή πολυ-καμερών 3g/hd-SDI σε ένα καλώδιο ινών, ασφαλίζοντας τη γερή, χωρίς προβλήματα συνδετικότητα σε οποιοδήποτε στούντιο ή τη μακρινή παραγωγή. Το κατώτατο σημείο της τρύπας βιδών μπορεί να εγκατασταθεί με ένα παπούτσι καμερών τοποθετεί.

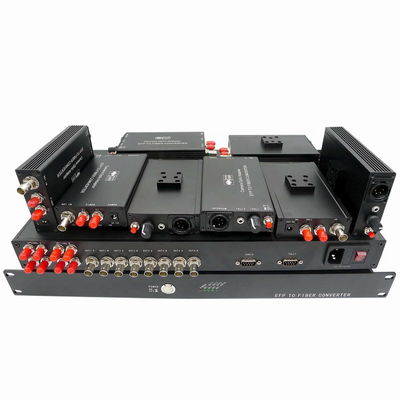

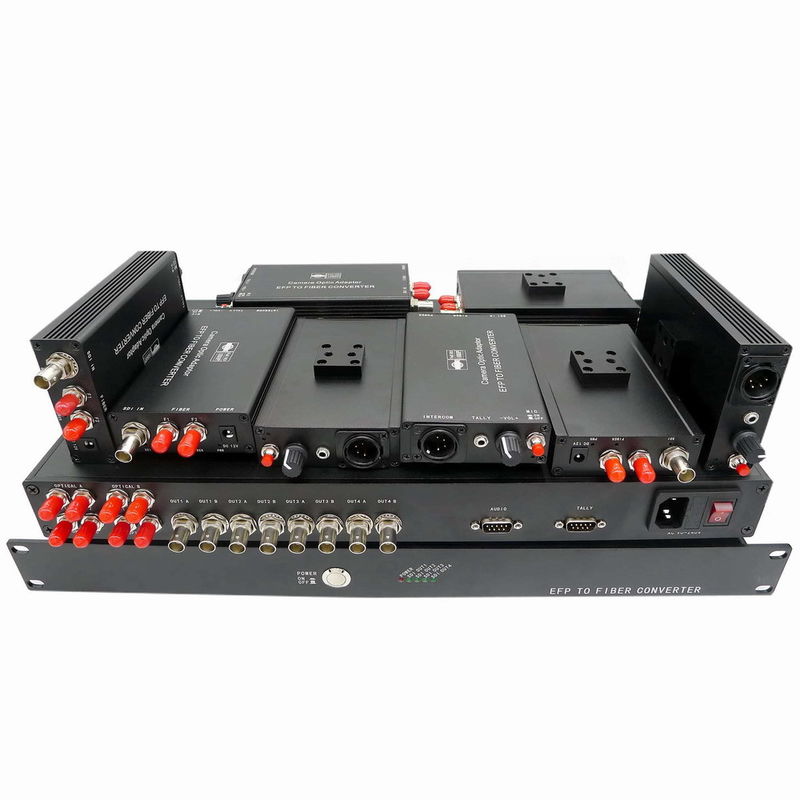

Λόγω της απλής λειτουργίας της, 4 βάσεις μπορούν να συνδυαστούν σε έναν οπτικό σταθμό βάσης.
Χαρακτηριστικά γνωρίσματα
· 1 CH διαβιβάζει το SDI
· Χειριστείτε όλα τα παθολογικά σχέδια
· Αυτόματη εξίσωση καλωδίων για να εξασφαλίσει ακεραιότητα σημάτων
· 3g/hd/sd-SDI εισάγετε την αυτόματη αναγνώριση, υποστήριξη 270Mbit/s - 2.97Gbit/s σύμφωνα με SMPTE 424M, SMPTE 292M και SMPTE 259M
· 10+Km στην ενιαία μετάδοση ινών τρόπου
· Mic εισαγωγές με βουβός και προ-amps-προ
· Ακουστικό με τον όγκο πάνω η κάτω
· Παραγωγή ελέγχου LED+/- ή ξηρά περάτωση επαφών προαιρετική
· Το Genlock ή TC/BB είναι προαιρετικό
· Το στοιχείο τηλεχειρισμού είναι επίσης προαιρετικό
· Η τρύπα κατώτατων βιδών μπορεί να εγκατασταθεί με ένα παπούτσι καμερών τοποθετεί
Προδιαγραφές:
Γενικός δείκτης
| Temp εργασίας | -25°C σε 55°C |
| Temp αποθήκευσης | -40°C σε 85°C |
| υγρασία | 0 ~ 95% (non-condensing) |
| Οπτικός προσαρμοστής καμερών | |
| Δύναμη εισαγωγής | Συνεχές ρεύμα 11~19V |
| Κατανάλωση ισχύος | <10w> |
| Καθαρό βάρος | <0> |
| Μέγεθος εμφάνισης | 140mm*82mm*28mm |
| Οπτικός σταθμός βάσης | |
| Δύναμη εισαγωγής | AC90~240V |
| Κατανάλωση ισχύος | <20w> |
| Καθαρό βάρος | 3kg |
| Μέγεθος εμφάνισης | 19» το τυποποιημένο ράφι 1U τοποθετεί |
Οπτικός:
| Μήκος κύματος | 1310nm/1550nm/CWDM |
| Δύναμη παραγωγής | -6~-1dBm |
| Ευαισθησία Rx | <-18dbm> |
| Απόσταση μετάδοσης | SM fiber10km, ίνα 550m ΚΚ |
| Οπτικός συνδετήρας | ST/FC/SC/LC |
SDI εισόδου-εξόδου:
| Σχήμα σημάτων | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Ποσοστό στοιχείων | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Εξίσωση καλωδίων |
Αυτόματο καλώδιο EQ (καλώδιο Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| Διεπαφή SDI | BNC 75 ωμ |
Genlock/TC/BB (μπορεί να είναι προαιρετικός)
| Αριθμός καναλιών | 1 |
| Εισόδου-εξόδου σύνθετη αντίσταση | BNC 75Ω (ανισορροπία) |
| Εισόδου-εξόδου τάση | 1.0Vp-π |
| Διαφορικό κέρδος | <> |
| Διαφορική φάση | <> |
| SNR | >60dB |

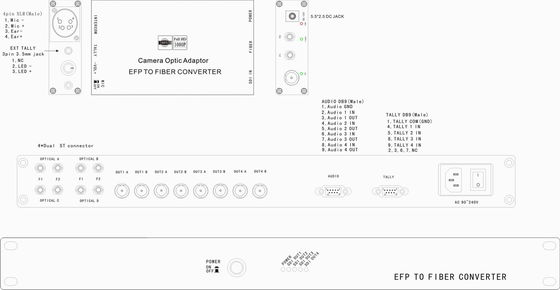

Ενδοσυνεννόηση:
| Οπτικός προσαρμοστής καμερών | |
| Διεπαφή | γρύλος κασκών 4pin XLR (αρσενικό) το /5pin XLR (θηλυκό)/3.5mm |
| Μικρόφωνο | Mic εισαγωγές με βουβός και προ-amps-προ |
| Ακουστικό | με τον όγκο πάνω η κάτω |
| Οπτικός σταθμός βάσης | |
| Διεπαφή | DB9 (θηλυκό) ή 3.5mm ανυψώνουν με γρύλλο: Το επίπεδο γραμμών έθιξε την ακουστικές εισαγωγή και την παραγωγή, |
Έλεγχος:
| Οπτικός προσαρμοστής καμερών | |
| Διεπαφή | γρύλος ή 3pin μίνι XLR 3.5mm |
| Παραγωγή | Ξηρά περάτωση επαφών ή υγρό LED+/- |
|
Σε: απότομα ή οδηγήσεις επάνω Από: ανοικτός ή οδηγήσεις μακριά |
|
| Οπτικός σταθμός βάσης | |
| Διεπαφή | DB9 (αρσενικό) |
| Εισαγωγή | Ξηρό περάτωση επαφών ή TTL |
| Σε: απότομα GND ή TTL χαμηλό από: ανοικτός ή TTL υψηλός | |
