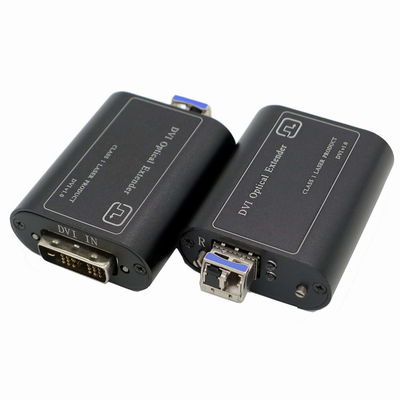

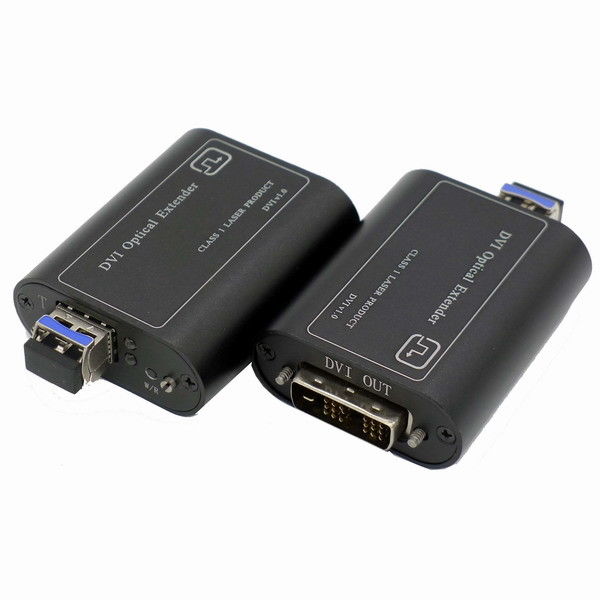

DVI πέρα από το διαλυτικό χρώματος ινών

Το οπτικό διαλυτικό χρώματος DVI είναι ένα σύστημα μεταφοράς οπτικών ινών ικανό τα σήματα υψηλής ανάλυσης DVI πέρα από μια ενιαία οπτική ίνα με τα μήκη καλωδίων μέχρι 300 μέτρα (ίνα ΚΚ OM3) ή 10km (ίνα SM), το ψήφισμα μέχρι 4096× το 2160@30HZ. Συνδέστε τη συσκευή αποστολής σημάτων πριν τη χρήση στα όργανα ελέγχου θα χρησιμοποιηθεί, να χτυπήσει στο κλειδί συσκευών αποστολής σημάτων, για να διαβάσει και να γράψει EDID θα διαβαστεί και θα αποθηκευτεί στην επίδειξη μέσα στη συσκευή αποστολής σημάτων, το EDID που προγραμματίζεται έτσι ώστε είναι σε θέση να προσαρμοστεί στα χαρακτηριστικά του διαφορετικού ψηφίσματος του συστήματος επίδειξης, να κάνει τη χρήση του πιό συνοπτική, κατάλληλη και αξιόπιστη.

Το DVI πέρα από τη διάφορη υψηλή αναλογία μετάδοση ψηφίσματος καθορισμού υποστήριξης μετατροπέων ινών, ο υψηλότερος μπορεί να είναι προσιτότητα UXGA 1600*1200 ή WUXGA 1920* το 1200@60Hz ή HDTV 1080P 1920* το 1080@60Hz, 2048x1080, 2K/4K, μέγιστο ψήφισμα 4096× το 2160@30HZ. Ανώτατο εύρος ζώνης 11Gbps.

ΠΡΟΔΙΑΓΡΑΦΗ

Opitcal:

Βίντεο:

Εγκατάσταση και λειτουργία εξοπλισμού

Βήμα 1: Ανοίξτε το PC και τη δύναμη οργάνων ελέγχου.

Βήμα 2: διαβάστε το όργανο ελέγχου EDID, διαβάζει ότι οι μέθοδοι παρακαλώ ακολουθούν τα βήματα κατωτέρω:

(1) αρχικά συνδέστε τον προσαρμοστή δύναμης 5 β με τη συσκευή αποστολής σημάτων, εξασφαλίζει τα φω'τα των ανοικτό κόκκινο οδηγήσεων δύναμης επάνω. (2) ανοίξτε την παροχή ηλεκτρικού ρεύματος οργάνων ελέγχου, κατόπιν συνδέστε την έναρξη διεπαφών συσκευών αποστολής σημάτων DVI με τη συσκευή επίδειξης διεπαφών DVI.

(3) πιέστε το ανάγνωσες-γραφής κουμπί συσκευών αποστολής σημάτων EDID, το EDID R/W τα ελαφριά φω'τα επάνω, λένε πρόκειται να διαβάσει τη συσκευή επίδειξης πληροφοριών EDID. Το πράσινο φως δεικτών σβήνει μετά από τις 10 εν λόγω δευτερόλεπτα διαβασμένες πληροφορίες EDID ολοκληρώνεται, σβήνει τη δύναμη της συσκευής αποστολής σημάτων.

Η δύναμη και ο λαμπτήρας EDID W/R δηλώνουν: το κόκκινο φως παροχής ηλεκτρικού ρεύματος, που διαβάζεται και γράφει το πράσινο φως EDID.

Σημείωση: εάν μια αλλαγή σε μια άλλη συσκευή επίδειξης, παρακαλώ κάνει το δεύτερο βήμα πάλι.

Βήμα 3: αρχικά συνδέστε τον προσαρμοστή δύναμης 5 β με τη συσκευή αποστολής σημάτων, εξασφαλίζει τη δύναμη τα φω'τα που των ανοικτό κόκκινο οδηγήσεων επάνω, συνδέουν τη διεπαφή συσκευών αποστολής σημάτων DVI με το PC της διεπαφής DVI.

Βήμα 4: συνδέστε τον προσαρμοστή δύναμης 5 β με το δέκτη, ώστε να εξασφαλιστεί ότι τα φω'τα των ανοικτό κόκκινο οδηγήσεων δύναμης επάνω. Συνδέστε το λιμένα DVI του δέκτη και της επίδειξης.

Βήμα 5: σύμφωνα με το διάγραμμα θα είναι συνδέσεις οπτικών ινών LC.

Η δύναμη δεκτών και ο λαμπτήρας ινών δηλώνουν: κόκκινο φως παροχής ηλεκτρικού ρεύματος, συνδέοντας πράσινο φως σημάτων οπτικής ίνας.
