Λεπτομέρειες:
|
| Τύπος ινών: | Ενιαίος τρόπος | Όνομα προϊόντων: | Οπτικός κυκλοφορητής |
|---|---|---|---|
| Wavelenght: | 1550nm | Συνδετήρας typr: | FC/PC FC/APC, LC/PC, LC/APC |
| Επισημαίνω: | Ενιαίος κυκλοφορητής οπτικής ίνας τρόπου,1550nm οπτικός κυκλοφορητής,Ενιαίος κυκλοφορητής ινών τρόπου |
||

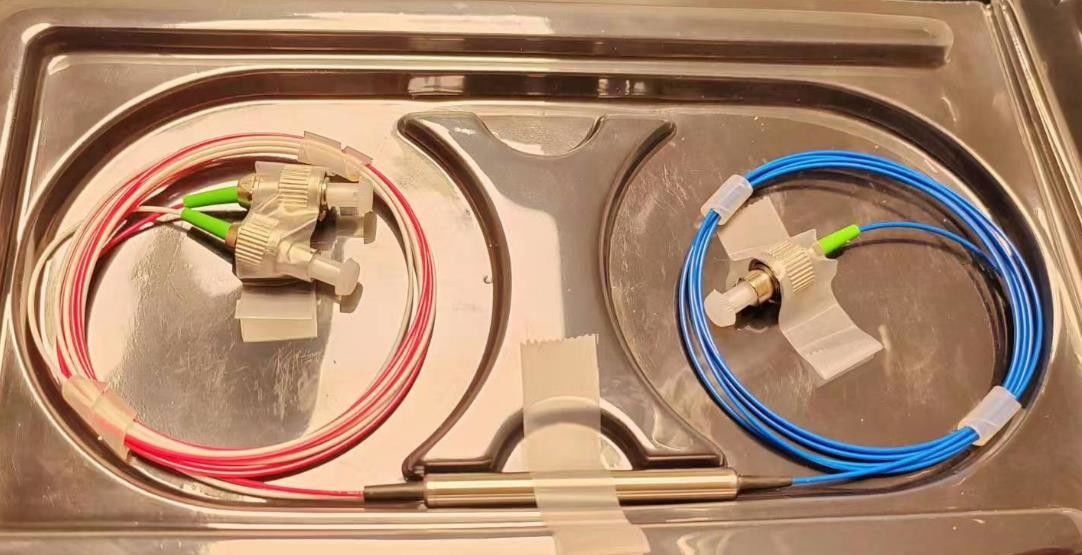

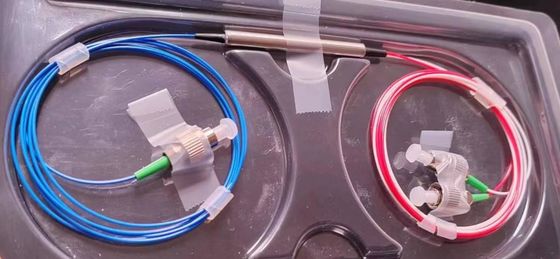

Ενιαία οπτική ίνα κυκλοφορητικό Wavelenght 1550nm τρόπου τριών λιμένων
Ενιαίος τρόπος οπτικό κυκλοφορητικό 1550nm
Ένας οπτικός κυκλοφορητής είναι μια συσκευή που καθοδηγεί το φως σε μια συγκεκριμένη κατεύθυνση σε μια οπτική ίνα. Είναι μια συσκευή τρεις-λιμένων που λειτουργεί στην αρχή nonreciprocity, που σημαίνει ότι ελαφριά ταξίδια σε μια ιδιαίτερη κατεύθυνση και δεν επιστρέφει στην πηγή του.

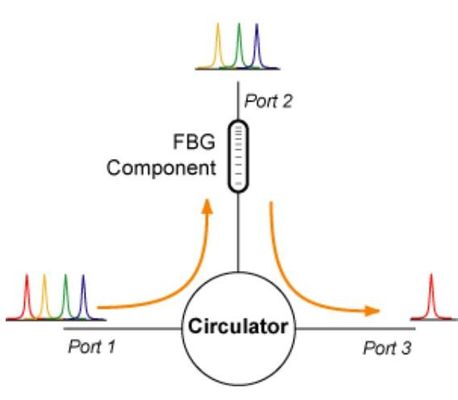

Το παράδειγμα απεικονίζει κατωτέρω τη χρήση ενός κυκλοφορητή για να ρίξει ένα οπτικό κανάλι από ένα σύστημα DWDM χρησιμοποιώντας ένα κιγκλίδωμα Bragg ινών (FBG). Τα κανάλια εισαγωγής DWDM συνδέονται στο λιμένα 1 της συσκευής με μια συσκευή FBG που συνδέεται με το λιμένα 2. Το ενιαίο μήκος κύματος που απεικονίζεται από το FBG επανεισέρχεται τον κυκλοφορητή στο λιμένα 2 και καθοδηγείται στο λιμένα 3. Τα υπόλοιπα σήματα περνούν μέσω του FBG και της εξόδου στη τοπ ίνα.
Οι κυκλοφορητές μπορούν επίσης να χρησιμοποιηθούν για να στείλουν ένα οπτικό σήμα σε δύο κατευθύνσεις κάτω από μια ενιαία ίνα. Ένας κυκλοφορητής βρίσκεται και στις δύο άκρες της ίνας. Κάθε κυκλοφορητής λειτουργεί για να προσθέσει ένα σήμα σε μια κατεύθυνση αφαιρώντας το σήμα σε άλλη. Δείτε το παράδειγμα κατωτέρω.
Προδιαγραφές
| Λειτουργούν μήκος κύματος (NM) | 1550+/-30 |
| Απώλεια εισαγωγής (Port1 σε Port2) (DB) | <0> |
| Απώλεια εισαγωγής (Port2 σε Port3) (DB) | <0> |
| Απομόνωση (λιμένας 2 στο λιμένα 1) (DB) | >40 |
| Απομόνωση (λιμένας 3 στο λιμένα 2) (DB) | >40 |
| Εξαρτώμενη απώλεια πόλωσης | <0> |
| Επιστροφής απώλεια | >55 |
