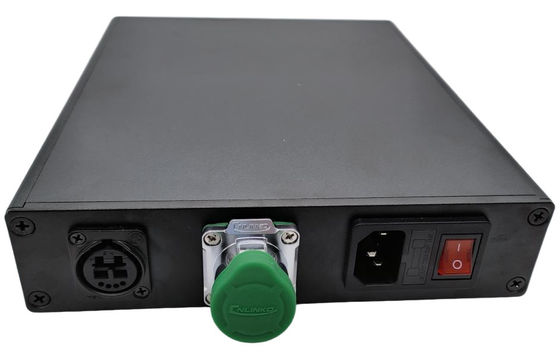

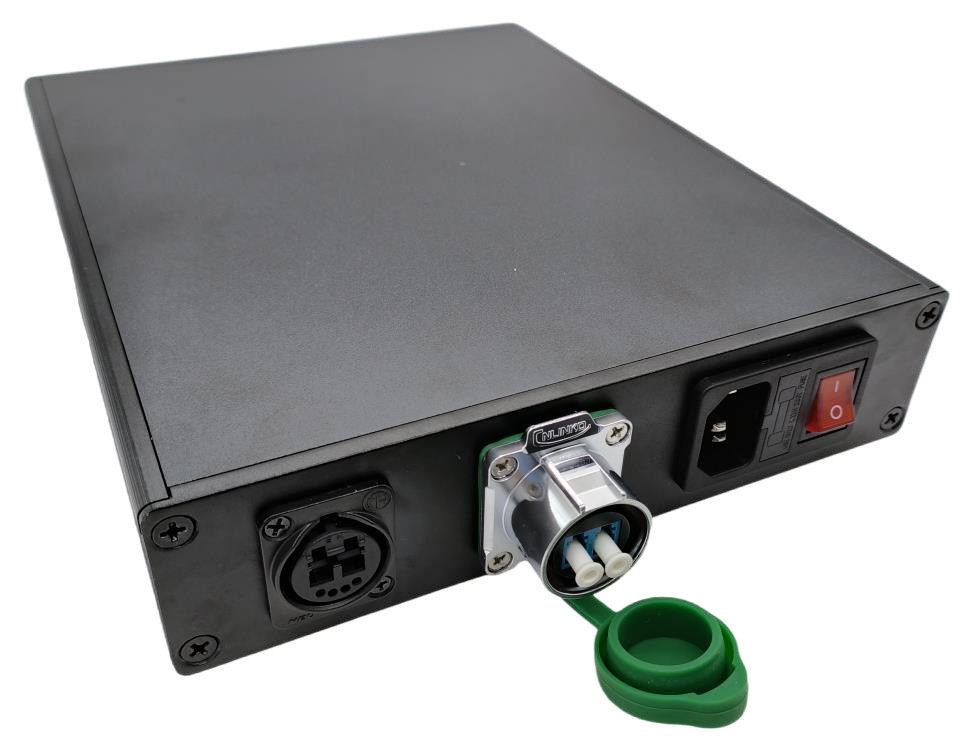

Υβριδική καμερών καλωδίων ηλεκτρικού ρεύματος παροχής μονάδα παροχής ηλεκτρικού ρεύματος μονάδων υβριδική

Γενική περιγραφή:

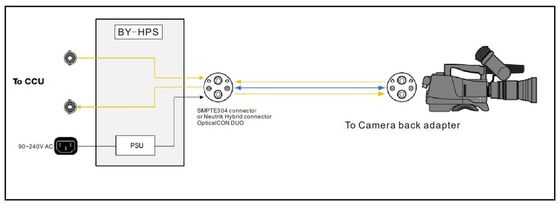

Op-HPS σχεδιάζεται για τα μεγάλης απόστασης συστήματα οπτικής ίνας με την παροχή ηλεκτρικού ρεύματος στον πίσω προσαρμοστή καμερών Beyondopto και τη κάμερα. Op-HPS η μονάδα ισχύος παρέχει έναν υβριδικό συνδετήρα καλωδίων (ΔΊΔΥΜΟ Neutrik OpticalCON ή υβριδικός συνδετήρας SMPET304), και ένα εναλλασσόμενο ρεύμα 90~240V μέσα ως παροχή ηλεκτρικού ρεύματος για τη μονάδα ισχύος. Η μονάδα ισχύος που λειτουργεί με τον πίσω προσαρμοστή καμερών Beyondopto θα προβλέψει τη ΣΥΝΕΧΉ εξουσία 76V στον προσαρμοστή καμερών. Ο προσαρμοστής θα μεταφέρει DC76V στο συνεχές ρεύμα 15V για την παροχή ηλεκτρικού ρεύματος καμερών μέσω ενός πιάτου ποσού ή β-υποστηριγμάτων. Οι υβριδικοί συνδετήρες διαβιβάζουν επίσης τα σήματα SDI και μακρινός/την ενδοσυνεννόηση και άλλα σήματα άνω των δύο single-mode ινών. Η μονάδα ισχύος παρέχει επίσης δύο κοινούς οπτικούς συνδετήρες (συνδετήρας του ST, Sc ή LC ή ODC, ή ένας άλλος τύπος συνδετήρα). Αυτοί οι δύο οπτικοί συνδετήρες συνδέουν με τη μονάδα βάσεων συστημάτων ινών καμερών Beyondopto που μπορεί να διαβιβάσει το σήμα SDI και την ενδοσυνεννόηση/τον έλεγχο και τα μακρινά σήματα μέχρι 10KM.

Χαρακτηριστικό γνώρισμα προϊόντων:

• Επιτρέπει τη χρήση του συμβατικού single-mode καλωδίου ινών
• Παρέχετε μια παροχή ηλεκτρικού ρεύματος για τη κάμερα με ένα υβριδικό οπτικό καλώδιο
• Η χρήση κοινό ST, το Sc, LC, και οι συνδετήρες OpticalCON για την ίνα συνδέουν
• ΔΊΔΥΜΟ OpticalCON χρήσης ή υβριδικός συνδετήρας SMPTE για την υβριδική (παροχή ηλεκτρικού ρεύματος και ίνα) σύνδεση
• Μεγάλης απόστασης οπτική σειρά μετάδοσης
• Ελαφρύς και εύκολος να επεκτείνει

Προδιαγραφές:

Ηλεκτρο και οπτικός:

Τύπος ινών: Ενιαίος τρόπος

Συμβατός πίσω προσαρμοστής καμερών: Σχέδιο Beyondopto.

Παροχή ηλεκτρικού ρεύματος για το υβριδικό καλώδιο: Συνεχές ρεύμα 76V

Ανώτατη κατανάλωση ισχύος: 180W

Το μηχανικό /Environmental:

Μέγεθος: 188mmX45mmX245.1mm

Βάρος: 2.1KG

Σειρά θερμοκρασίας: -25° σε 55°C

Σειρά υγρασίας: 0 σε 95% RH
