το ασύρματο διαλυτικό χρώματος Hdmi βρόχων έξω επεκτείνει σε 656 πόδια 200 μέτρα

Το ασύρματο διαλυτικό χρώματος Hdmi βρόχων έξω επεκτείνει σε 656 πόδια 200 μέτρα

Ασύρματο διαλυτικό χρώματος Hdmi

Το ασύρματο διαλυτικό χρώματος HDMI παρέχει έναν εύκολο τρόπο να επεκταθούν wirelessly τα σήματα HDMI σε 656 πόδια (200 μέτρα).

Επεκτείνει την περιεκτικότητα σε HDMI από τους υπολογιστές, τους μετασχηματιστές, τους φορείς Bluray, και άλλες πηγές HDMI στη μακρινή HDMI-υποχωρητική επίδειξη.

Χαρακτηριστικό γνώρισμα

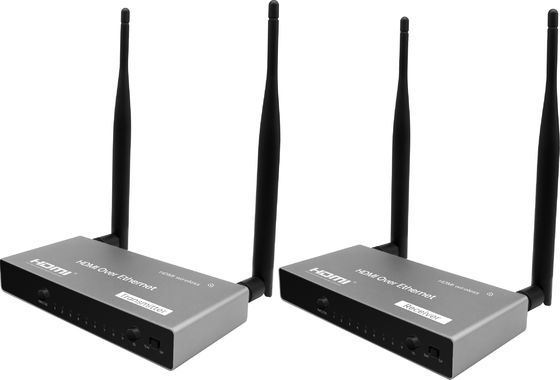

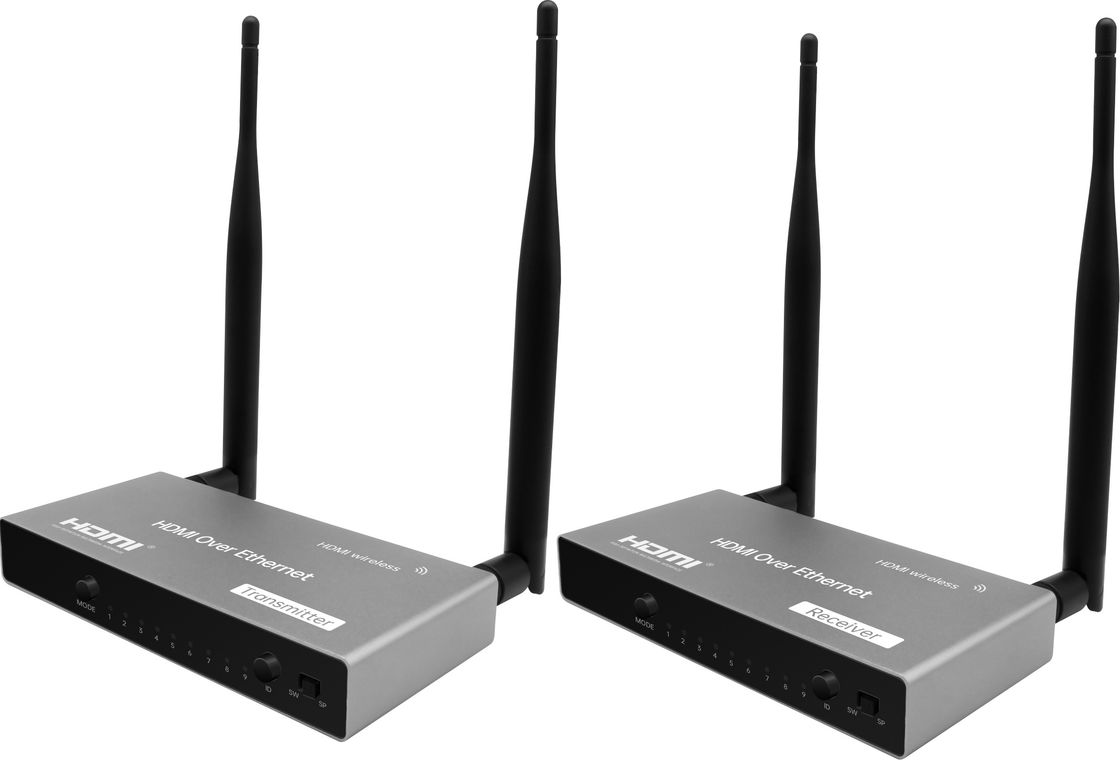

●Αυτό το ασύρματο διαλυτικό χρώματος HDMI αποτελείται από μια μονάδα συσκευών αποστολής σημάτων και μια μονάδα δεκτών

●Υποστήριξη βρόχος-έξω στο τέλος συσκευών αποστολής σημάτων για τον εύκολο έλεγχο

●Υποστηρίξτε ένα ευρύ φάσμα των ψηφισμάτων συμπεριλαμβανομένου 480i/576i - το 1080p@50/60Hz, svga-WUXGA.

●Η εξωτερική κεραία υποστηρίζει μια μακροχρόνια σειρά της μετάδοσης μέχρι 656 πόδια (200 μέτρα)

●Επέκταση IR υποστήριξης για τον έλεγχο συσκευών πηγής στο τέλος επίδειξης

●Υποστήριξη OSD για τον έλεγχο της θέσης συσκευών

●Plug and play, καμία ανάγκη για τους οδηγούς για την εγκατάσταση PC

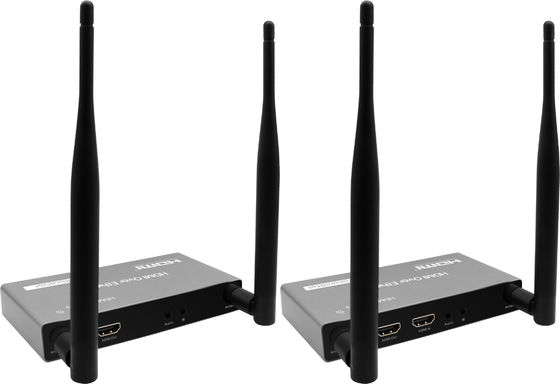

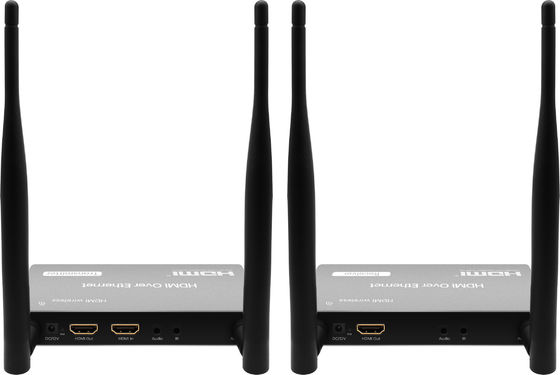

Σχεδιάγραμμα λιμένων δεκτών:

1. ΛΙΜΈΝΑΣ USB: Βελτίωση FW

2. Κουμπί ΤΡΟΠΟΥ: Χτυπήστε για να μεταστρέψετε τον τρόπο επίδειξης (φωτισμός για τον τρόπο 1), και το μακροχρόνιο Τύπο στο κομμάτι καναλιών διακοπτών (φωτισμός για τον τρόπο 2).

3. PWR ανάβει: Φωτισμός όταν η δύναμη παρέχεται.

4. Φως ΣΥΝΔΕΣΕΩΝ: Λάμψη όταν το στοιχείο διαβιβάζει.

5. STA φως: Λάμψη όταν το στοιχείο διαβιβάζει.

6. Τρόπος 1 φως (τρόπος επίδειξης): Να ανάψουν μακριά για το γραφικό τρόπο με την πιό σύντομη λανθάνουσα κατάσταση, και να ανάψουν επάνω για τον τηλεοπτικό τρόπο με τη λιγότερη συσκευασία έχασαν το ποσοστό.

7. Τρόπος 2 φως (κομμάτι καναλιών): Ανάβοντας για να ρυθμιστεί το κανάλι υψηλός-κομματιών, και ανάβοντας μακριά για να ρυθμίσει το κανάλι χαμηλός-κομματιών.

8. Σήμα καναλιών

9. Κουμπί ταυτότητας: Χτυπήστε για να μεταστρέψετε την ταυτότητα καναλιών.

10. Τρόπος διακοπτών: Επιδείξτε την οθόνη της συσκευής αποστολής σημάτων με την ίδια ταυτότητα καναλιών όταν χρήση αυτό με το Ν σε 1.

11. Τρόπος θραυστών: Άμεση σύνδεση στη συσκευή αποστολής σημάτων. Καμία ταυτότητα καναλιών δεν πρέπει να τεθεί.

12. Κεραία

13. Συνεχές ρεύμα στο λιμένα: Απαιτεί την παροχή ηλεκτρικού ρεύματος 12V/1A.

14. Τρύπα αναστοιχειοθέτησης: Όταν βούλωμα στη δύναμη, μακρύς Τύπος το κουμπί αναστοιχειοθέτησης για πάνω από 9 δευτερόλεπτα στην αναστοιχειοθέτηση στις τοποθετήσεις προεπιλογής εργοστασίων.

15. Λιμένας HDMI ΈΞΩ: Συνδέει με το όργανο ελέγχου με το λιμένα HDMI για την επίδειξη.

16. Ακουστικός έξω λιμένας: Ακουστική παραγωγή σε άλλους ομιλητές. Σημειώστε ότι ο λιμένας παραγωγής HDMI στέλνει τον ήχο ταυτόχρονα.

17. IR στο λιμένα: Υποστηρίξεις IR που εισάγονται για τον τηλεχειρισμό.

18. Κεραία

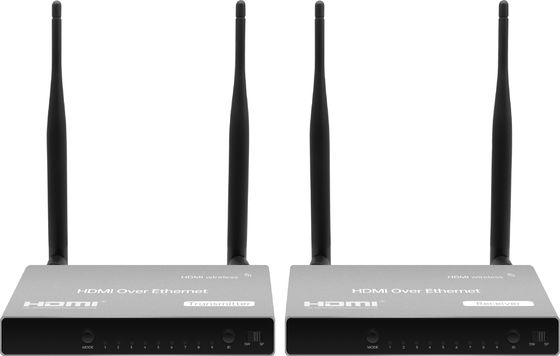

Σχεδιάγραμμα λιμένων Tx:

1. ΛΙΜΈΝΑΣ USB: Βελτίωση FW

2. Κουμπί ΤΡΟΠΟΥ: Χτυπήστε για να μεταστρέψετε τον τρόπο επίδειξης (φωτισμός για τον τρόπο 1), και το μακροχρόνιο Τύπο στο κομμάτι καναλιών διακοπτών (φωτισμός για τον τρόπο 2).

3. PWR ανάβει: Φωτισμός όταν η δύναμη παρέχεται.

4. Φως ΣΥΝΔΕΣΕΩΝ: Λάμψη όταν το στοιχείο διαβιβάζει.

5. STA φως: Λάμψη όταν το στοιχείο διαβιβάζει.

6. Τρόπος 1 φως (τρόπος επίδειξης): Να ανάψουν μακριά για το γραφικό τρόπο με την πιό σύντομη λανθάνουσα κατάσταση, και να ανάψουν επάνω για τον τηλεοπτικό τρόπο με τη λιγότερη συσκευασία έχασαν το ποσοστό.

7. Τρόπος 2 φως (κομμάτι καναλιών): Ανάβοντας για να ρυθμιστεί το κανάλι υψηλός-κομματιών, και ανάβοντας μακριά για να ρυθμίσει το κανάλι χαμηλός-κομματιών.

8. Σήμα καναλιών

9. Κουμπί ταυτότητας: Χτυπήστε για να μεταστρέψετε την ταυτότητα καναλιών.

10. Τρόπος διακοπτών: Επιδείξτε την οθόνη της συσκευής αποστολής σημάτων με την ίδια ταυτότητα καναλιών όταν χρήση αυτό με το Ν σε 1.

11. Τρόπος θραυστών: Άμεση σύνδεση στη συσκευή αποστολής σημάτων. Καμία ταυτότητα καναλιών δεν πρέπει να τεθεί.

12. Κεραία

13. Συνεχές ρεύμα στο λιμένα: Απαιτεί την παροχή ηλεκτρικού ρεύματος 12V/1A.

14. Τρύπα αναστοιχειοθέτησης: Όταν βούλωμα στη δύναμη, μακρύς Τύπος το κουμπί αναστοιχειοθέτησης για πάνω από 9 δευτερόλεπτα στην αναστοιχειοθέτηση στις τοποθετήσεις προεπιλογής εργοστασίων.

15. Λιμένας HDMI ΈΞΩ: Συνδέει με το όργανο ελέγχου με το λιμένα HDMI για την επίδειξη.

16. HDMI εισήγαγε: Συνδέει με τη συσκευή σας (κιβώτιο lap-top ή υπολογιστών).

17. IR στο λιμένα: Υποστηρίξεις IR που εισάγονται για τον τηλεχειρισμό.

18. Κεραία

Εγκατάσταση:

Επίδειξη τρόπου θραυστών (μια προς ένα):

1. Τοποθετήστε το διακόπτη αναστροφής στον τρόπο θραυστών και στο δέκτη και στη συσκευή αποστολής σημάτων.

2. Συνδέστε τη δύναμη με 12V/1A και ένα όργανο ελέγχου στην παραγωγή επίδειξης στο δέκτη.

3. Συνδέστε το δέκτη και τη συσκευή αποστολής σημάτων με την ίδια καλώδιο HDMI στο ζευγάρι. Η λάμψη σημάτων καναλιών όταν η ένωση και η στάση στην ταυτότητα καναλιών μετά από την πλήρη ένωση.

4. Μετά από να ζευγαρώσει, συνδέστε την παροχή ΣΥΝΕΧΟΥΣ 12V ηλεκτρικού ρεύματος και με τις δύο μονάδες, συνδέστε ένα όργανο ελέγχου με το δέκτη και μια τηλεοπτική συσκευή πηγής HDMI στην εισαγωγή της συσκευής αποστολής σημάτων.

* Οδηγός ανίχνευσης μηχανικών βλαβών:

Εάν δεν υπάρχει κανένα σήμα στο όργανο ελέγχου που συνδέεται με το δέκτη, παρακαλώ σιγουρευτείτε το δέκτη και η συσκευή αποστολής σημάτων (1) είναι και μεταπηδήσώντα λ στον τρόπο θραυστών και (2) είναι ταξινομημένη κατά ζεύγος μαζί επίδειξη τρόπου διακοπτών (1 στο Ν, το Ν σε 1): 1. Τοποθετήστε το διακόπτη αναστροφής στον τρόπο θραυστών και στο δέκτη και στη συσκευή αποστολής σημάτων 2. Συνδέστε τη δύναμη με 12V/1A και ένα όργανο ελέγχου στην παραγωγή επίδειξης στο δέκτη. 3. Μετά από να ζευγαρώσει, συνδέστε τη δύναμη με 12V/1A, ένα όργανο ελέγχου για το loopback, και μια συσκευή στην εισαγωγή στη συσκευή αποστολής σημάτων. 4. Θέστε το δέκτη και τη συσκευή αποστολής σημάτων στην ίδια σημείωση καναλιών ID.*: Κάθε συσκευή αποστολής σημάτων κάτω από το ίδιο δίκτυο πρέπει να τεθεί μια διαφορετική ταυτότητα καναλιών
