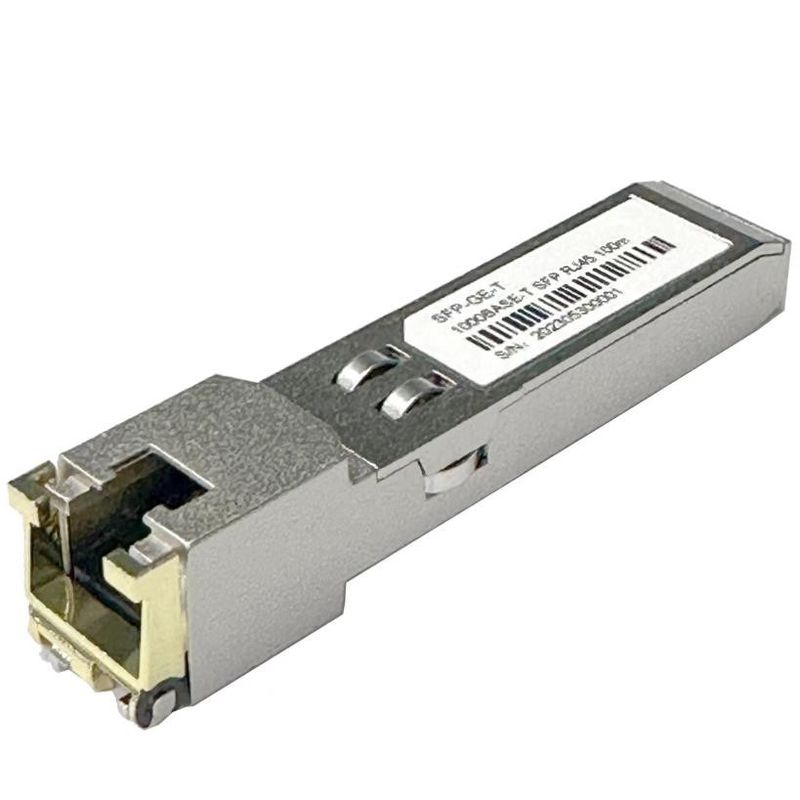

1000base-Χ και 10/100/1000base-τ και 100Base-FX πομποδέκτης χαλκού SFP

Χαρακτηριστικά γνωρίσματα

Μέχρι τα αμφίδρομα στοιχεία 1.25Gb/s - συνδέσεις

Καυτός-pluggable ίχνος SFP

RX Los/χωρίς λειτουργία Los

Πλήρως μεταλλική περίφραξη για τη χαμηλή EMI

Χαμηλής ισχύος διασκεδασμός (0,5 W χαρακτηριστικό)

Συμπαγής συνέλευση rj-45 συνδετήρων

 Πρόσβαση στο φυσικό ολοκληρωμένο κύκλωμα στρώματος μέσω του τμηματικού λεωφορείου 2 καλωδίων

1000base-Χ λειτουργία στα συστήματα οικοδεσποτών με τη διεπαφή SERDES

10/100/1000Mbps υποχωρητικός στα συστήματα οικοδεσποτών με τη διεπαφή SGMII

100Base-FX λειτουργία στα συστήματα οικοδεσποτών με τη διεπαφή SERDES

       Λειτουργούσα σειρά θερμοκρασίας περίπτωσης 0°C σε +70°C ή -40°C σε +85°C

Εφαρμογές

       1.25 Gigabit Ethernet πέρα από τη γάτα 5 καλώδιο

Περιγραφή

    Χαλκός SFP-GE-T η μικρή μορφή Pluggable πομποδέκτες (SFP) είναι μια υψηλής απόδοσης, οικονομικώς αποδοτική ενότητα υποχωρητική με το Gigabit Ethernet και πρότυπα 1000BASE-T όπως διευκρίνισε IEEE που 802. 3-2002 και IEEE 802.3ab, που υποστηρίζουν το ποσοστό στοιχείων 1000Mbps μέχρι 100 του μέτρο φθάνουν πέρα από unshielded twisted-pair κατηγορία 5 καλώδιο. Η ενότητα υποστηρίζει το σύνολο 1000 Mbps - διπλά στοιχεία - συνδέσεις με 5 σήματα διαμόρφωσης εύρους σφυγμού επιπέδων (PAM). Και τα τέσσερα ζευγάρια στο καλώδιο χρησιμοποιούνται με ένα ποσοστό συμβόλων του 250Mbps σε κάθε ζευγάρι. Η ενότητα παρέχει τις τυποποιημένες τμηματικές πληροφορίες ταυτότητας υποχωρητικές με το SFP MSA, το οποίο μπορεί να προσεγγιστεί με μια διεύθυνση A0h μέσω του τμηματικού CMOS EEPROM πρωτοκόλλου 2wire.

Περιγραφές καρφιτσών

Σημειώσεις:

Βούλωμα ακόλουθο: Ακολουθία δέσμευσης καρφιτσών κατά τη διάρκεια της καυτής σύνδεσης.

1) TX το ελάττωμα δεν υποστηρίζεται και συνδέεται πάντα με το έδαφος.

2) TX θέτει εκτός λειτουργίας, μια εισαγωγή που χρησιμοποιείται για να επαναρυθμίσει την ενότητα πομποδεκτών, αυτή η καρφίτσα σηκώνεται μέσα στην ενότητα με έναν αντιστάτη 4,7 KΩ.

Χαμηλός (0 – 0,8 Β): Πομποδέκτης επάνω

Μεταξύ (0,8 Β και 2,0 Β): Απροσδιόριστος

Υψηλός (2,0 – 3,465 Β): Πομποδέκτης στο κράτος αναστοιχειοθέτησης

Ανοικτός: Πομποδέκτης στο κράτος αναστοιχειοθέτησης

3) Νεαρός δικυκλιστής-Def 0,1,2. Αυτές είναι οι καρφίτσες καθορισμού ενότητας. Πρέπει να σηκωθούν με έναν αντιστάτη 4.7K~10K στον πίνακα οικοδεσποτών. Σηκώστε την τάση θα είναι VccT ή VccR

Νεαρός δικυκλιστής-Def 0 στηρίζεται από την ενότητα για να δείξει ότι η ενότητα είναι παρούσα

Νεαρός δικυκλιστής-Def 1 είναι η γραμμή ρολογιών τμηματικής διεπαφής δύο καλωδίων για την τμηματική ταυτότητα

Νεαρός δικυκλιστής-Def 2 είναι η γραμμή στοιχείων τμηματικής διεπαφής δύο καλωδίων για την τμηματική ταυτότητα

4) RX_LOS (απώλεια σήματος): LVTTL συμβατό με μια μέγιστη τάση Host_Vcc. RX_LOS μπορεί επιτρεμμένος ή άτομα με ειδικές ανάγκες (αναφερθείτε στη διαταγή των πληροφοριών), RX_LOS δεν χρησιμοποιείται και είναι πάντα δεμένο για να στηρίξει μέσω του αντιστάτη 100 ωμ.

5) Rd-/+: Αυτά είναι τα διαφορικά αποτελέσματα δεκτών. Είναι εναλλασσόμενο ρεύμα που συνδέεται 100 διαφορικές γραμμές που πρέπει να ολοκληρωθούν με 100 (διαφορικό) στο χρήστη SERDES.

6) TD-/+: Αυτές είναι οι διαφορικές εισαγωγές συσκευών αποστολής σημάτων. Είναι ρεύμα-συνδεμένες, διαφορικές γραμμές με τη διαφορική λήξη 100 μέσα στην ενότητα.
