Λεπτομέρειες:
|
| Λιμένας στοιχείων: | Rj-45 | Συσκευασία: | Μικρός τύπος SFP |
|---|---|---|---|
| Παροχή ηλεκτρικού ρεύματος: | 3.3V | Απόσταση: | 30meter για 10G (καλώδιο CAT6A) |
| Θερμοκρασία περίπτωσης: | 0°C σε +70°C ή -40°C σε +85°C | Ποσοστό στοιχείων: | • Σε απευθείας σύνδεση λιμένας 10Gbase-τ/5Gbase-τ/2.5Gbase-τ/1000base-τ υποστήριξης |
Χαρακτηριστικά γνωρίσματα
¨ Σε απευθείας σύνδεση λιμένας 10Gbase-τ/5Gbase-τ/2.5Gbase-τ/1000base-τ υποστήριξης
¨ Υποστήριξη 10Gbase-ρ στο λιμένα οικοδεσποτών
Καυτός-pluggable SFP ίχνος ¨
¨ Συμπαγής συνέλευση rj-45 συνδετήρων
¨ RoHS-υποχωρητικό και αμόλυβδο
¨ Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
¨ 10 Gigabit Ethernet πέρα από το καλώδιο γατών 6a
¨ Περιβαλλοντική λειτουργούσα θερμοκρασία: 0°C σε +70°C ή -40°C σε +85°C
Περιγραφή

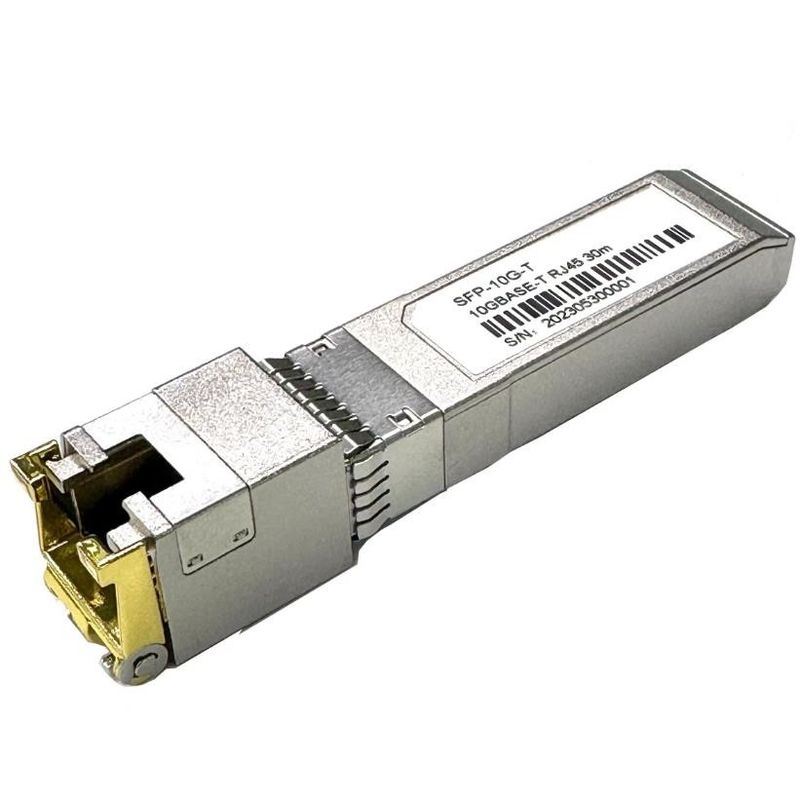

SFP-10g-τ Pluggable (SFP) πομποδέκτες μορφής χαλκού οι μικροί είναι βασισμένοι στην πολυ συμφωνία πηγής SFP (MSA). Είναι συμβατοί με τα πρότυπα 10Gbase-τ/5Gbase-τ/2.5Gbase-τ/1000base-τ όπως διευκρινίζονται IEEE στα πρότυπα 802,3. SFP-10g-τ χρησιμοποιεί το RX_LOS του SFP (πρέπει να σηκωθεί στον οικοδεσπότη) καρφίτσα για την ένδειξη συνδέσεων. Εάν σηκώστε ή ανοίξτε την καρφίτσα TX_DISABLE του SFP, το ολοκληρωμένο κύκλωμα PHY επαναρυθμίζεται.
Μήκος καλωδίων
| Λιμένας γραμμών | Καλώδιο | Προσιτότητα | Λιμένας οικοδεσποτών |
| 10Gbase-τ | CAT6A | 30m | 10GBase-ρ |
| 5Gbase-τ | CAT5E | 50m | 10GBase-ρ |
| 2.5Gbase-τ | CAT5E | 50m | 10GBase-ρ |
| 1000base-τ | CAT5E | 100m | 10GBase-ρ |
Περιγραφές καρφιτσών
| Καρφίτσα | Σύμβολο | Όνομα/περιγραφή | Παρ. |
| 1 | VEET | Έδαφος συσκευών αποστολής σημάτων (κοινό με το έδαφος δεκτών) | 1 |
| 2 | TFAULT | Ελάττωμα συσκευών αποστολής σημάτων. Μην υποστηριγμένος. | |
| 3 | TDIS | Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας. Η παραγωγή λέιζερ καθιστούσε ανίκανη υψηλός ή ανοικτός. | 2 |
| 4 | MOD_DEF (2) | Καθορισμός 2 ενότητας. Γραμμή στοιχείων για την τμηματική ταυτότητα. | 3 |
| 5 | MOD_DEF (1) | Καθορισμός 1 ενότητας. Γραμμή ρολογιών για την τμηματική ταυτότητα. | 3 |
| 6 | MOD_DEF (0) | Καθορισμός 0 ενότητας. Στηριγμένος μέσα στην ενότητα. | 3 |
| 7 | Ποσοστό επίλεκτο | Σύνδεση που απαιτείται καμία | |
| 8 | Los | Υψηλός δείχνει το κανένα που συνδέεται. χαμηλός δείχνει συνδεμένος. | |
| 9 | ΣΤΡΕΨΤΕ | Έδαφος δεκτών (κοινό με το έδαφος συσκευών αποστολής σημάτων) | 1 |
| 10 | ΣΤΡΕΨΤΕ | Έδαφος δεκτών (κοινό με το έδαφος συσκευών αποστολής σημάτων) | 1 |
| 11 | ΣΤΡΕΨΤΕ | Έδαφος δεκτών (κοινό με το έδαφος συσκευών αποστολής σημάτων) | 1 |
| 12 | RD- | Δέκτης ΣΤΟΙΧΕΙΑ έξω. Εναλλασσόμενο ρεύμα που συνδέεται | |
| 13 | RD+ | Μη-δέκτης ΣΤΟΙΧΕΙΑ έξω. Εναλλασσόμενο ρεύμα που συνδέεται | |
| 14 | ΣΤΡΕΨΤΕ | Έδαφος δεκτών (κοινό με το έδαφος συσκευών αποστολής σημάτων) | 1 |
| 15 | VCCR | Παροχή ηλεκτρικού ρεύματος δεκτών | |
| 16 | VCCT | Παροχή ηλεκτρικού ρεύματος συσκευών αποστολής σημάτων | |
| 17 | VEET | Έδαφος συσκευών αποστολής σημάτων (κοινό με το έδαφος δεκτών) | 1 |
| 18 | TD+ | Μη-συσκευή αποστολής σημάτων ΣΤΟΙΧΕΙΑ μέσα. Εναλλασσόμενο ρεύμα που συνδέεται. | |
| 19 | Το TD | Συσκευή αποστολής σημάτων ΣΤΟΙΧΕΙΑ μέσα. Εναλλασσόμενο ρεύμα που συνδέεται. | |
| 20 | VEET | Έδαφος συσκευών αποστολής σημάτων (κοινό με το έδαφος δεκτών) | 1 |
Σημειώσεις:
1. Το έδαφος κυκλωμάτων συνδέεται με το έδαφος πλαισίων
2. PHY που τίθενται εκτός λειτουργίας TDIS > 2.0V ή ανοικτός, επιτρεμμένος σε TDIS < 0="">
3. Πρέπει να σηκωθείτε με 4.7k - τα ωμ 10k στον πίνακα οικοδεσποτών σε μια τάση μεταξύ 2,0 Β και 3,6 V. MOD_DEF (0) τραβούν τη γραμμή χαμηλή για να δείξουν ότι η ενότητα είναι συνδεμένη.
+3.3V διεπαφή ηλεκτρικής δύναμης βολτ
Το SFP-10g-τ έχει μια σειρά τάσης εισαγωγής 3,3 Β +/- 5%. Η μέγιστη τάση 4V δεν επιτρέπεται για τη συνεχή λειτουργία.
| Διεπαφή ηλεκτρικής δύναμης +3,3 βολτ | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | μονάδα | Σημειώσεις/όροι |
| Ρεύμα ανεφοδιασμού | Είναι | 900 | 1200 | μΑ |
4W ανώτατη δύναμη μεγάλη έκταση της τάσης και θερμοκρασία. Δείτε τη σημείωση προσοχής κατωτέρω |
|
| Τάση εισαγωγής | Vcc | 3.13 | 3.3 | 3.47 | Β | Παραπεμφθείς GND |
| Μέγιστη τάση | Vmax | 4 | Β | |||
| Ρεύμα κύματος | Isurge | TBD | μΑ |
Καυτό βούλωμα επάνω από το σταθερό κράτος τρέχων. Δείτε τη σημείωση προσοχής κατωτέρω |
||
Προσοχή: Η κατανάλωση ισχύος και το ρεύμα κύματος είναι μεγαλύτερες από τις διευκρινισμένες τιμές στο SFP MSA
Αργόστροφα σήματα
MOD_DEF (1) (SCL) και MOD_DEF (2) (SDA), είναι ανοικτά σήματα αγωγών CMOS (δείτε την παράγραφο VII, «τμηματικό πρωτόκολλο επικοινωνίας»). Και MOD_DEF (1) και MOD_DEF (2) πρέπει να σηκωθούν στο host_Vcc.
| Αργόστροφα σήματα, ηλεκτρονικά χαρακτηριστικά | |||||
| Παράμετρος | Σύμβολο | Λ. | Max | μονάδα | Σημειώσεις/όροι |
| Παραγωγή SFP ΧΑΜΗΛΉ | Ένταση | 0 | 0,5 |
Β
|
4.7k σε 10k σηκώστε στο host_Vcc, μετρημένος στην πλευρά οικοδεσποτών του συνδετήρα |
| Παραγωγή SFP ΥΨΗΛΉ | VOH | host_Vcc -0,5 | host_Vcc + 0,3 |
Β
|
4.7k σε 10k σηκώστε στο host_Vcc, μετρημένος στην πλευρά οικοδεσποτών του συνδετήρα |
| Το SFP εισήγαγε ΧΑΜΗΛΌ | VIL | 0 | 0,8 | Β |
4.7k σε 10k σηκώστε σε Vcc, μετρημένος στην πλευρά SFP του συνδετήρα
|
| SFP που εισάγεται ΥΨΗΛΌ | VIH | 2 | Vcc + 0,3 | Β |
4.7k σε 10k σηκώστε σε Vcc, μετρημένος στην πλευρά SFP του συνδετήρα |
Μεγάλη ηλεκτρική διεπαφή
Όλα τα μεγάλα σήματα ρεύμα-συνδέονται εσωτερικά.
| Μεγάλη ηλεκτρική διεπαφή, μετάδοση γραμμή-SFP | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | μονάδα | Σημειώσεις/όροι |
| Συχνότητα γραμμών | ΛΦ | 125 | MHZ |
5-ισόπεδος κωδικοποίηση, ανά IEEE 802,3 |
||
| Σύνθετη αντίσταση παραγωγής Tx | Zout, TX | 100 | Ωμ |
Διαφορικό, για όλους συχνότητες μεταξύ 1MHz και 125MHz |
||
| Σύνθετη αντίσταση εισαγωγής Rx | Zin, RX | 100 | Ωμ |
Διαφορικό, για όλους συχνότητες μεταξύ 1MHz και 125MHz |
||
| Μεγάλη ηλεκτρική διεπαφή, οικοδεσπότης-SFP | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | μονάδα | Σημειώσεις/όροι |
|
Ενιαία τελειωμένη εισαγωγή στοιχείων ταλάντευση |
Vinsing | 250 | 1200 |
MV
|
Ενιαίος που τελειώνουν | |
|
Ενιαία τελειωμένη παραγωγή στοιχείων ταλάντευση |
Voutsing | 350 | 800 | MV | Ενιαίος που τελειώνουν | |
| Χρόνος ανόδου/πτώση | TR, TF | 175 | psec | 20%-80% | ||
| Σύνθετη αντίσταση εισαγωγής Tx | Zin | 50 | Ωμ | Ενιαίος που τελειώνουν | ||
| Σύνθετη αντίσταση παραγωγής Rx | Zout | 50 | Ωμ | Ενιαίος που τελειώνουν | ||
Γενικές προδιαγραφές
| Γενικό | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | μονάδα | Σημειώσεις/όροι |
| Ποσοστό στοιχείων | BR | 1 | 10.3125 | Gb/sec |
IEEE 802,3 συμβατό σύστημα. Δείτε τις σημειώσεις 1,2 κατωτέρω |
|
Σημειώσεις:
1. Η ανοχή ρολογιών είναι +/- 50 PPM
Περιβαλλοντικές προδιαγραφές
Η αυτόματη ανίχνευση διασταυρώσεων επιτρέπεται. Το εξωτερικό καλώδιο διασταυρώσεων δεν απαιτείται
| Περιβαλλοντικές προδιαγραφές | ||||||
| Παράμετρος | Σύμβολο | Λ. | Τύπος | Max | μονάδα | Σημειώσεις/όροι |
| Λειτουργούσα θερμοκρασία περίπτωσης | Εμπορικός | TC | 0 | +70 | °C | |
| Βιομηχανία | -40 | +85 | °C | |||
| Θερμοκρασία αποθήκευσης | -40 | +85 | °C | |||
Διαταγή των πληροφοριών
| Αριθμός μερών | Τρόπος ταχύτητας | Temp |
| SFP-10g-ta1-γ | 10G/5G/2.5G/1.25G | 0~70℃ |
| SFP-10g-ta1-Ι | 10G/5G/2.5G/1.25G | -40~85℃ |
