Λεπτομέρειες:
|
| TX: | Σε απευθείας σύνδεση λιμένας 10Gbase-τ/5Gbase-τ/2.5Gbase-τ/1000base-τ υποστήριξης | RX: | Υποστήριξη 10Gbase-ρ στο λιμένα οικοδεσποτών |
|---|---|---|---|
| Ίχνος: | Καυτός-pluggable ίχνος SFP | Διεπαφή: | RJ45 |
| Παροχή ηλεκτρικού ρεύματος: | +3.3V συνεχές ρεύμα | Καλώδιο: | 10 Gigabit Ethernet πέρα από το καλώδιο γατών 6a |
Χαρακτηριστικά γνωρίσματα
¨ Σε απευθείας σύνδεση λιμένας 10Gbase-τ/5Gbase-τ/2.5Gbase-τ/1000base-τ υποστήριξης
¨ Υποστήριξη 10Gbase-ρ στο λιμένα οικοδεσποτών
Καυτός-pluggable SFP ίχνος ¨
¨ Συμπαγής συνέλευση rj-45 συνδετήρων
¨ RoHS-υποχωρητικό και αμόλυβδο
¨ Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
¨ 10 Gigabit Ethernet πέρα από το καλώδιο γατών 6a
¨ Περιβαλλοντική λειτουργούσα θερμοκρασία: 0°C σε +70°C ή -40°C σε +85°C

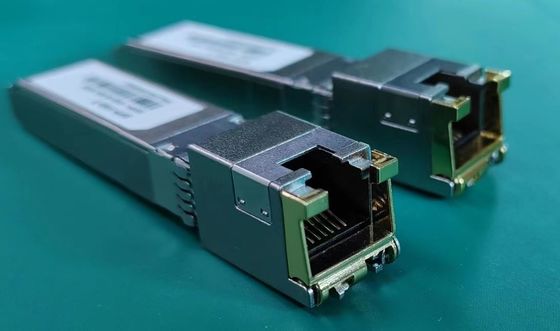

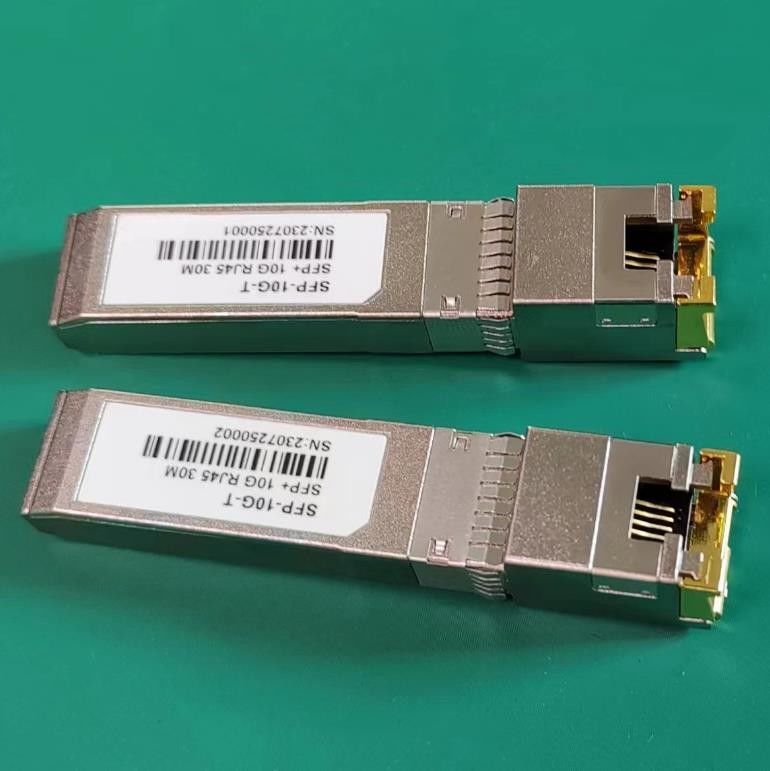

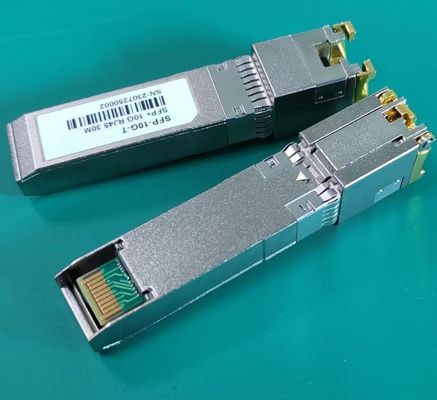

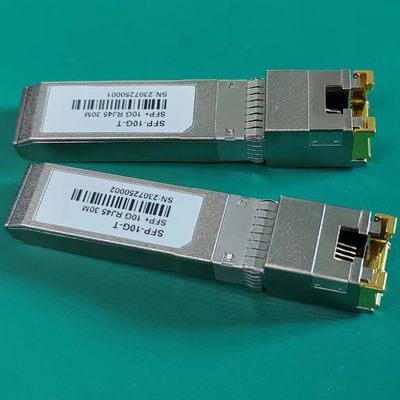

Op-SFP-10g-τ Pluggable (SFP) πομποδέκτες μορφής χαλκού οι μικροί είναι βασισμένοι στην πολυ συμφωνία πηγής SFP (MSA). Είναι συμβατοί με τα πρότυπα 10Gbase-τ/5Gbase-τ/2.5Gbase-τ/1000base-τ όπως διευκρινίζονται IEEE στα πρότυπα 802,3. FR-SFP-10g-τ χρησιμοποιεί το RX_LOS του SFP (πρέπει να σηκωθεί στον οικοδεσπότη) καρφίτσα για την ένδειξη συνδέσεων. Εάν σηκώστε ή ανοίξτε την καρφίτσα TX_DISABLE του SFP, το ολοκληρωμένο κύκλωμα PHY επαναρυθμίζεται.
Μήκος καλωδίων
| Λιμένας γραμμών | Καλώδιο | Προσιτότητα | Λιμένας οικοδεσποτών |
| 10Gbase-τ | CAT6A | 30m | 10GBase-ρ |
| 5Gbase-τ | CAT5E | 50m | 10GBase-ρ |
| 2.5Gbase-τ | CAT5E | 50m | 10GBase-ρ |
| 1000base-τ | CAT5E | 100m | 10GBase-ρ |
Περιγραφές καρφιτσών
| Καρφίτσα | Σύμβολο | Όνομα/περιγραφή | Παρ. |
| 1 | VEET | Έδαφος συσκευών αποστολής σημάτων (κοινό με το έδαφος δεκτών) | 1 |
| 2 | TFAULT | Ελάττωμα συσκευών αποστολής σημάτων. Μην υποστηριγμένος. | |
| 3 | TDIS | Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας. Η παραγωγή λέιζερ καθιστούσε ανίκανη υψηλός ή ανοικτός. | 2 |
| 4 | MOD_DEF (2) | Καθορισμός 2 ενότητας. Γραμμή στοιχείων για την τμηματική ταυτότητα. | 3 |
| 5 | MOD_DEF (1) | Καθορισμός 1 ενότητας. Γραμμή ρολογιών για την τμηματική ταυτότητα. | 3 |
| 6 | MOD_DEF (0) | Καθορισμός 0 ενότητας. Στηριγμένος μέσα στην ενότητα. | 3 |
| 7 | Ποσοστό επίλεκτο | Σύνδεση που απαιτείται καμία | |
| 8 | Los | Υψηλός δείχνει το κανένα που συνδέεται. χαμηλός δείχνει συνδεμένος. | |
| 9 | ΣΤΡΕΨΤΕ | Έδαφος δεκτών (κοινό με το έδαφος συσκευών αποστολής σημάτων) | 1 |
| 10 | ΣΤΡΕΨΤΕ | Έδαφος δεκτών (κοινό με το έδαφος συσκευών αποστολής σημάτων) | 1 |
| 11 | ΣΤΡΕΨΤΕ | Έδαφος δεκτών (κοινό με το έδαφος συσκευών αποστολής σημάτων) | 1 |
| 12 | RD- | Δέκτης ΣΤΟΙΧΕΙΑ έξω. Εναλλασσόμενο ρεύμα που συνδέεται | |
| 13 | RD+ | Μη-δέκτης ΣΤΟΙΧΕΙΑ έξω. Εναλλασσόμενο ρεύμα που συνδέεται | |
| 14 | ΣΤΡΕΨΤΕ | Έδαφος δεκτών (κοινό με το έδαφος συσκευών αποστολής σημάτων) | 1 |
| 15 | VCCR | Παροχή ηλεκτρικού ρεύματος δεκτών | |
| 16 | VCCT | Παροχή ηλεκτρικού ρεύματος συσκευών αποστολής σημάτων | |
| 17 | VEET | Έδαφος συσκευών αποστολής σημάτων (κοινό με το έδαφος δεκτών) | 1 |
| 18 | TD+ | Μη-συσκευή αποστολής σημάτων ΣΤΟΙΧΕΙΑ μέσα. Εναλλασσόμενο ρεύμα που συνδέεται. | |
| 19 | Το TD | Συσκευή αποστολής σημάτων ΣΤΟΙΧΕΙΑ μέσα. Εναλλασσόμενο ρεύμα που συνδέεται. | |
| 20 | VEET | Έδαφος συσκευών αποστολής σημάτων (κοινό με το έδαφος δεκτών) | 1 |
Σημειώσεις:
1. Το έδαφος κυκλωμάτων συνδέεται με το έδαφος πλαισίων
2. PHY που τίθενται εκτός λειτουργίας TDIS > 2.0V ή ανοικτός, επιτρεμμένος σε TDIS < 0="">
3. Πρέπει να σηκωθείτε με 4.7k - τα ωμ 10k στον πίνακα οικοδεσποτών σε μια τάση μεταξύ 2,0 Β και 3,6 V. MOD_DEF (0) τραβούν τη γραμμή χαμηλή για να δείξουν ότι η ενότητα είναι συνδεμένη.
