Λεπτομέρειες:
|
| Βίντεο: | 12G SDI 4K | Τηλεοπτικός συνδετήρας: | bnc συνδετήρας |
|---|---|---|---|
| Οπτική διεπαφή: | Δύο οπτικά | Τύπος ινών: | Μοναδική λειτουργία |
| Διασύνδεση Tally: | DB-9 και Mini XLR | Τύπος τοποθέτησης μπαταρίας: | Β-υποστήριγμα |

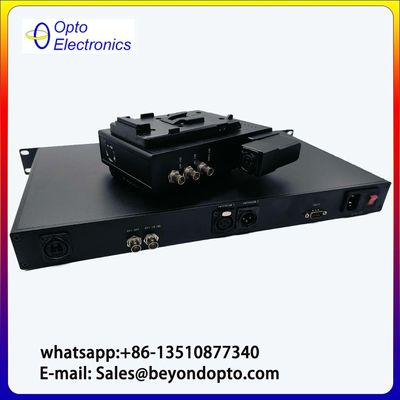

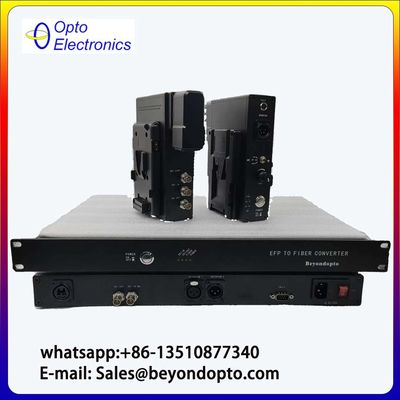

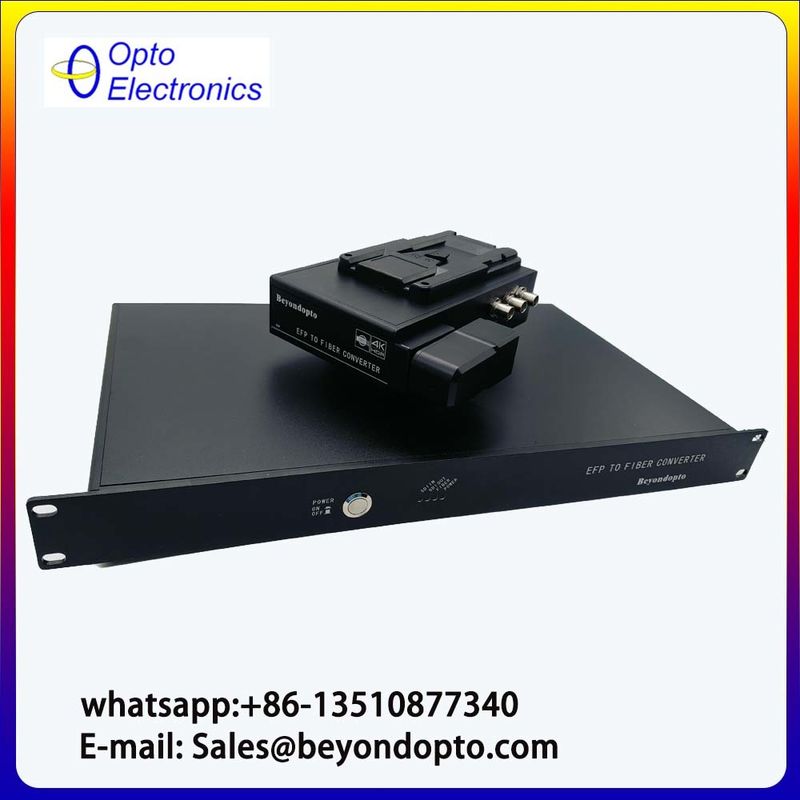

Σύστημα ινών κάμερας με σύνδεσμο OpticalCON για ζωντανή μετάδοση λήψης
1ch forward 12G SDI + 1ch reverse 3G SDI σε ζωντανή λήψη μετάδοσης ινών περιλαμβάνει έναν οπτικό προσαρμογέα κάμερας και έναν οπτικό σταθμό βάσης.Το σύστημα μεταφέρει το σήμα 1x 12G-SDI από την κάμερα στον σταθμό βάσης, 1ch αντίστροφη 3G / HD-SDI, μετρητής ((Μπορεί να επιλεγεί ένα χρώμα ή δύο χρώματα), Απομακρυσμένη τροφοδοσία της κάμερας (14,6V DC έως 100 Watt).Το σύστημα τοποθετεί όλα τα σήματα που απαιτούνται για την παραγωγή 12G-SDI με πολλαπλές κάμερες σε υβριδικό καλώδιο SMPTE με σύνδεσμο OpticalCON Duo, εξασφαλίζοντας ισχυρή, χωρίς προβλήματα σύνδεση σε οποιοδήποτε στούντιο ή απομακρυσμένη παραγωγή.
Χαρακτηριστικά
1. 1χρονο προς τα εμπρός 4K/12G-SDI και 1χρονο προς τα πίσω 3G/HD-SDI
2Να χειριστείς όλα τα παθολογικά μοτίβα.
3Αυτοματοποιημένη εξίσωση καλωδίων για να εξασφαλιστεί η ακεραιότητα του σήματος
4. Με ενσωματωμένο reclocker 270Mbit/s, 1.48Gbit/s, 2.97Gbit/s, 5.94Gbit/s, 11.88Gbit/s, Υποστηρίζει SMPTE ST-2082, ST-2081, 424M, 344M, 292M, 259M, DVB-ASI,
5. Εισόδους μικροφώνου με αθόρυβο και προ-amp
6Ακουστικά με αυξημένη ή μειωμένη ένταση
7. Απομακρυσμένο χειρισμό (Sony/ Panasonic/ JVC/ Ikegami/ Datavideo προαιρετικό)
8. Tally LED +/- βρεγμένη έξοδος ή στεγνή
9Πλάκα μπαταρίας V ή A προαιρετική
10. Genlock ή TC/BB είναι διαθέσιμα
11Ο ήχος PGM/IFB ανάποδα είναι προαιρετικός.
12. 10/100M Ethernet είναι προαιρετικό
13Η παροχή ηλεκτρικής ενέργειας τηλεοπτικής μηχανής (14,6V DC έως 100 Watt), με προστασία ανίχνευσης εισαγωγής, σύνδεσμος Lemo SMPTE 304 ή Neutrik OpticalCON DUO
14. SMPTE υβριδικό καλώδιο 200+m
Προδιαγραφές:
Προώθηση 4K/12G-SDI
Σχήμα σήματος SMPTE ST-2082, ST-2081, 424M, 344M, 292M, 259M, DVB-ASI,
Ταχύτητα δεδομένων 270Mbit/s, 1,48Gbit/s, 2,97Gbit/s, 5,94Gbit/s, 11,88Gbit/s
Καλωδιακή εξισορρόπηση Αυτοματοποιημένο καλώδιο EQ (καλώδιο Belden 1694A)
75 m σε 11,88 Gbps (4Kp60 UHD)
120 m σε 5,94 Gbps (UHD)
200 m σε 2,97 Gbps (FHD)
280 m σε 1,485 Gbps (HD)
600 m με 270 Mbps (SD)
Διασύνδεση SDI BNC 75 Ωμ
Αντίστροφη είσοδος/έξοδος 3G/HD-SDI:
Φόρμα σήματος SMPTE 424M, SMPTE 292M, SMPTE 259M
Ταχύτητα δεδομένων 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Καλωδιακή εξισορρόπηση Αυτοματοποιημένο καλώδιο EQ (καλώδιο Belden 1694A)
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
Διασύνδεση SDI BNC 75 Ωμ
